Çekmeköy–Sancaktepe–Sultanbeyli Hattı — Meclis İstasyonu

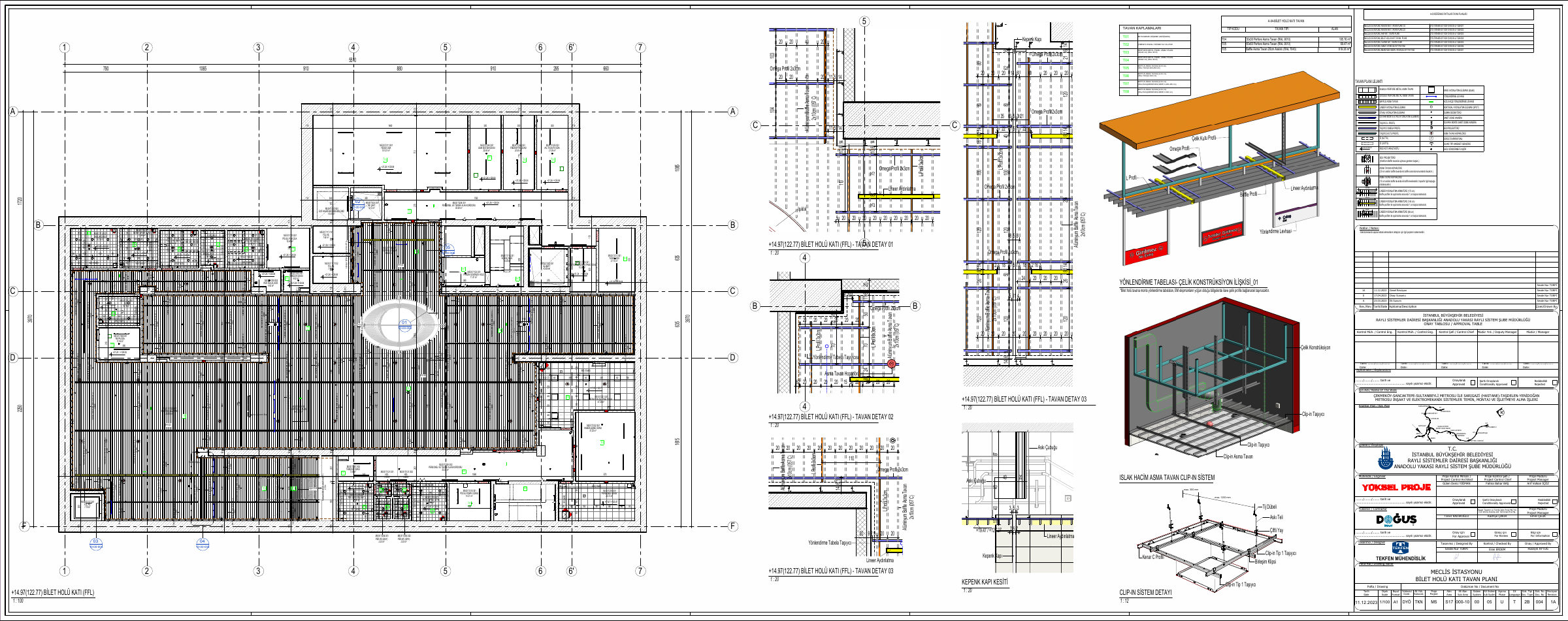

Meclis İstasyonu’nun 1A tavan planı, yolcu alanları ile destek mekânlarının tavan düzenini ve mekânsal ilişkisini gösteriyor. Yönlendirme planları da aynı teslim döneminde 1A revizyonuyla düzenlenmiş; istasyon görselleri giriş ve yeraltı mekânını farklı açılardan anlatıyor.

Mimari dokümantasyon tavan planı ile yönlendirme planı teslimini birlikte içeriyor. Revizyon bilgisi pafta ve teslim yazısında görünür; bu kayıtlar istasyonun çizim setindeki mekânsal düzen ve yönlendirme kapsamını tamamlıyor.

Parametrically hizmet kapsamı

Meclis İstasyonu mimari tavan ve yönlendirme dokümantasyonu.

BIM modeli ve mekânsal veriler

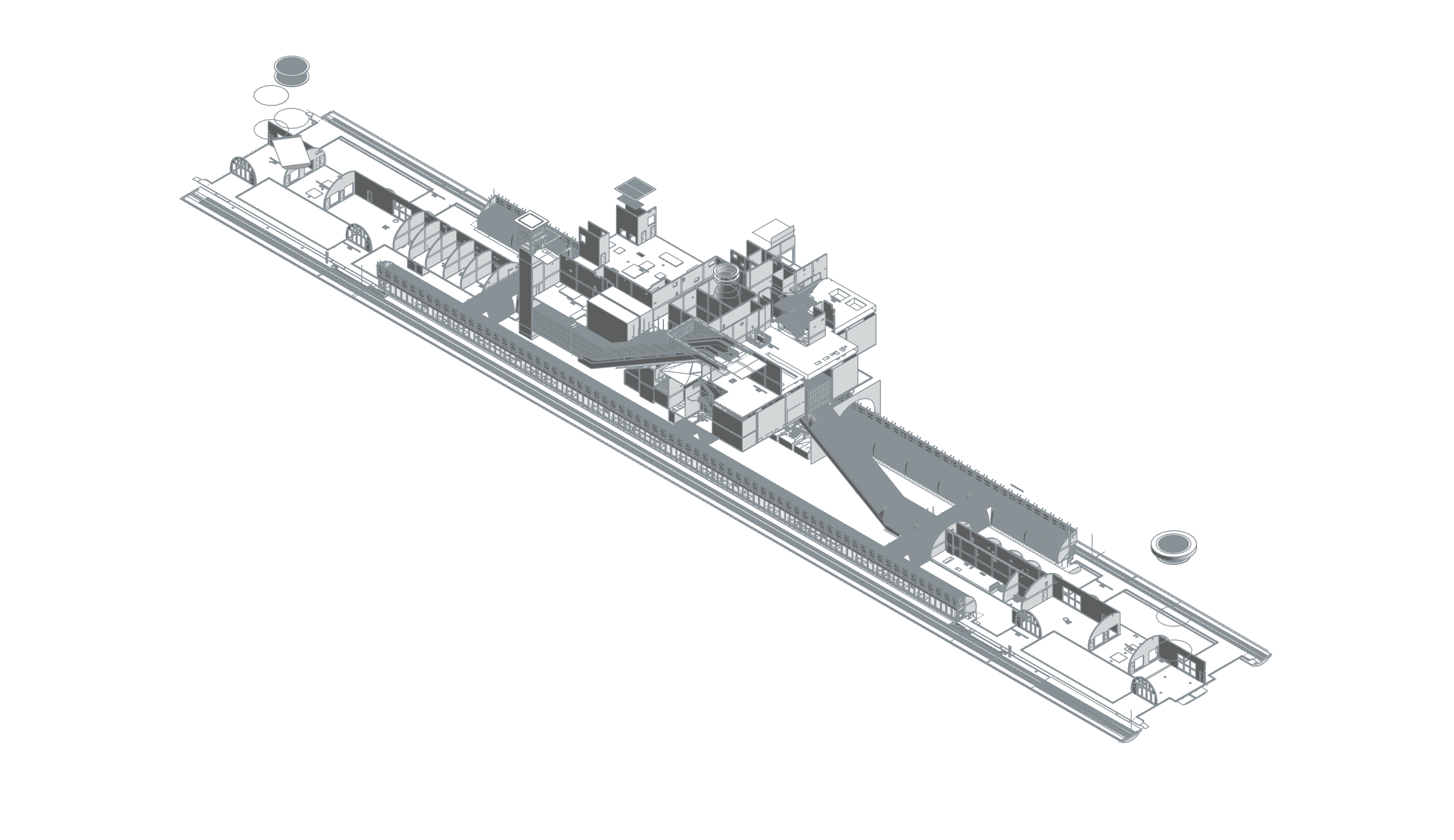

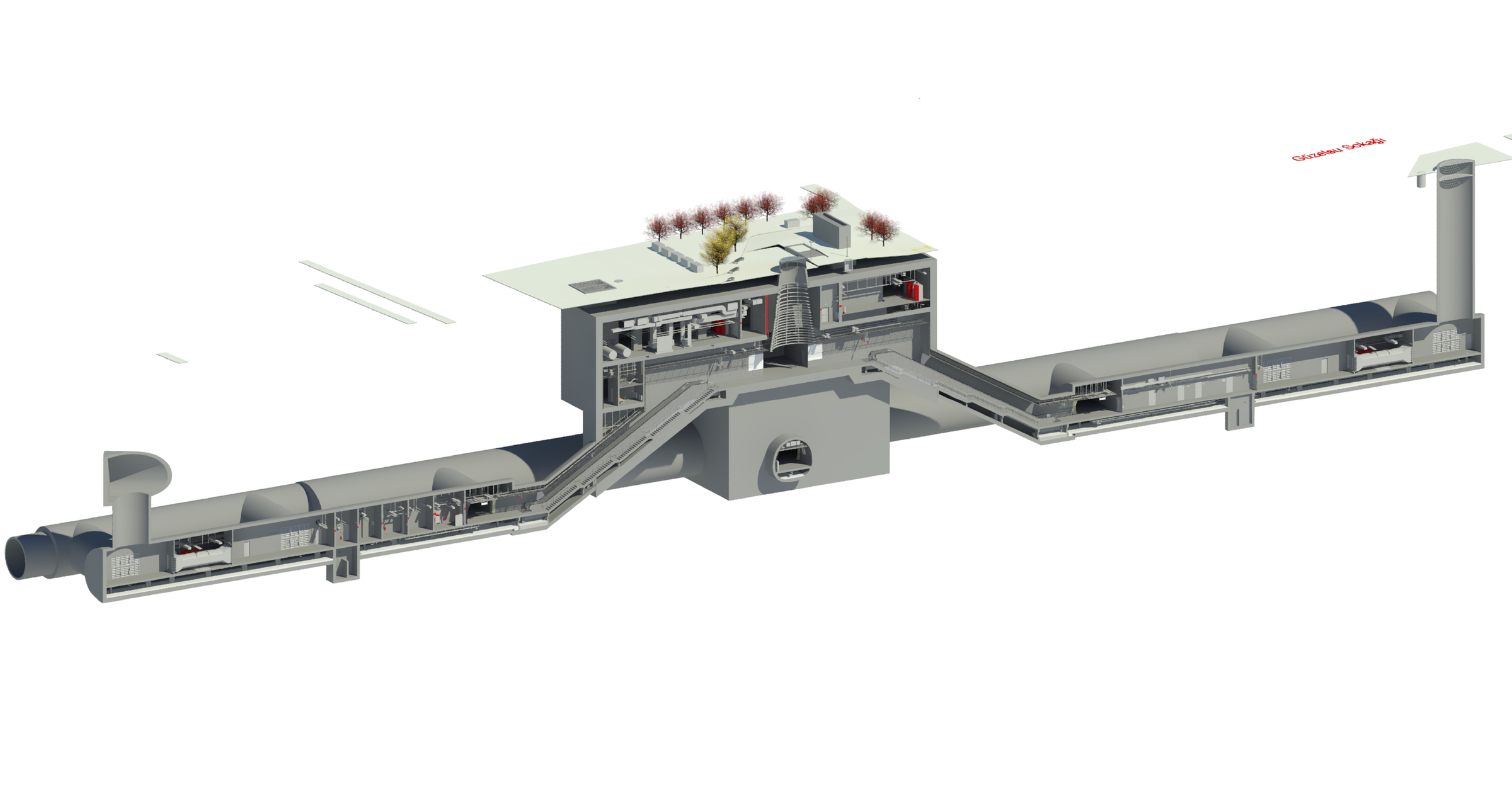

Meclis İstasyonu’nun mimari BIM modeli, peron altından peron, ara kat ve bilet holüne uzanan çok katlı istasyon organizasyonunu birlikte okumayı sağlar. Modelde iki peron, peron bağlantı tünelleri, yolcu asansörleri, kontrollü ve kontrolsüz yolcu alanları tanımlanır; personel ve teknik alan koridorları bu kamusal dolaşımın arkasındaki işletme katmanını oluşturur. Kaçış merdivenleri, yangın güvenlik holleri ve servis şaftları, istasyonun düşey ilişkilerinin mimari elemanlarla birlikte incelenmesini sağlar. Mahal verileri; istasyon işletme odası, personel alanları, erişilebilir WC ve bebek bakım odasının yanı sıra havalandırma, drenaj, elektrik ve haberleşme odalarını ayrı kayıtlar halinde içerir. Soluk aksonometri, bu programın uzunlamasına yerleşimini ve düşey bağlantılarını gerçek model geometrisi üzerinden görünür kılar.
