Gaziantep Metro Depo Alanı, araç bakım yapısı ile idari, personel ve teknik destek alanlarını birlikte ele alan bir raylı sistem projesidir. Mimari BIM arşivinde depo için mimari, elektrik, mekanik ve strüktür başlıklarında modeller bulunur. Vaziyet ve teknik yapı paftaları, yerleşim kararlarını uygulama dokümantasyonuna bağlar.

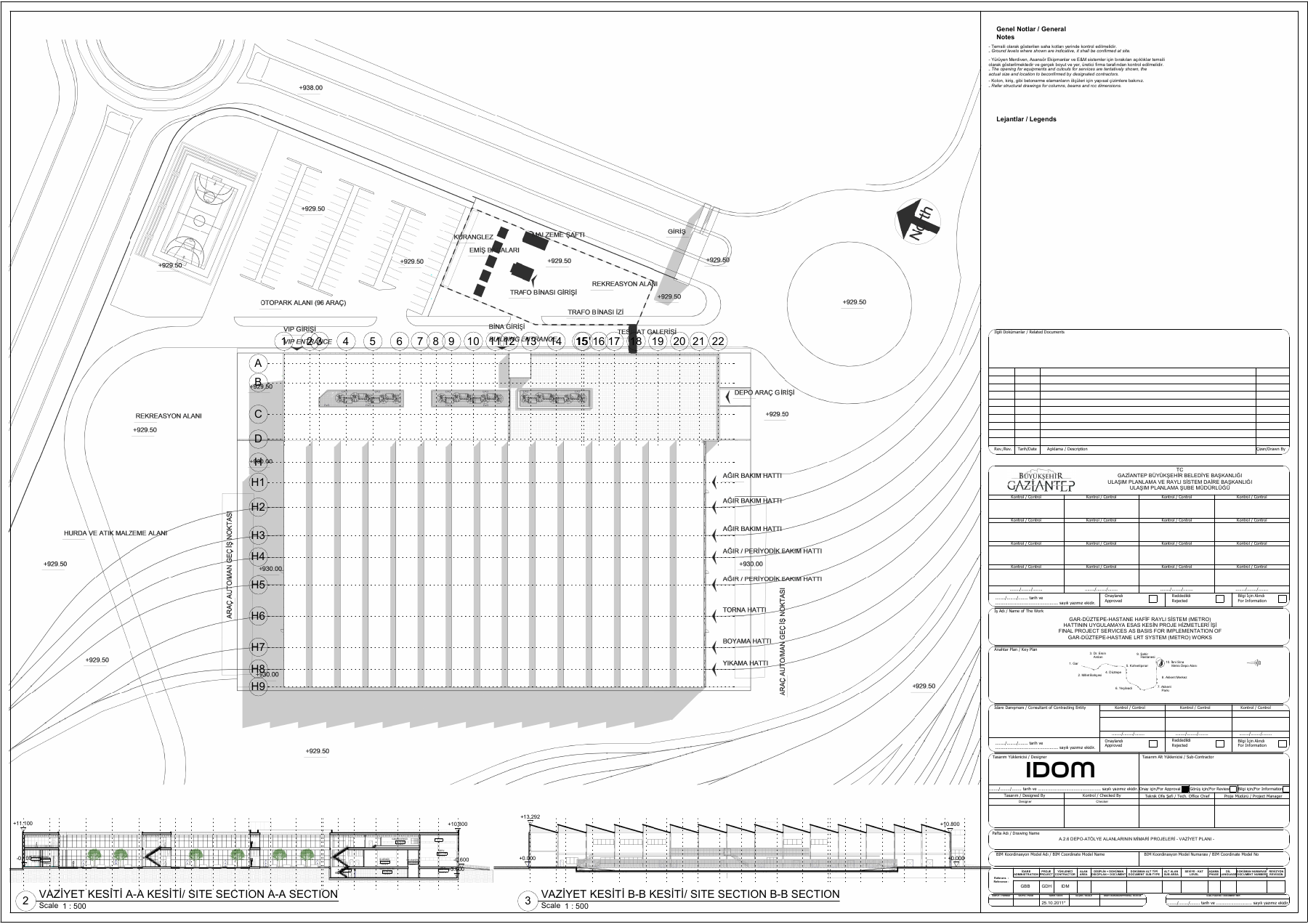

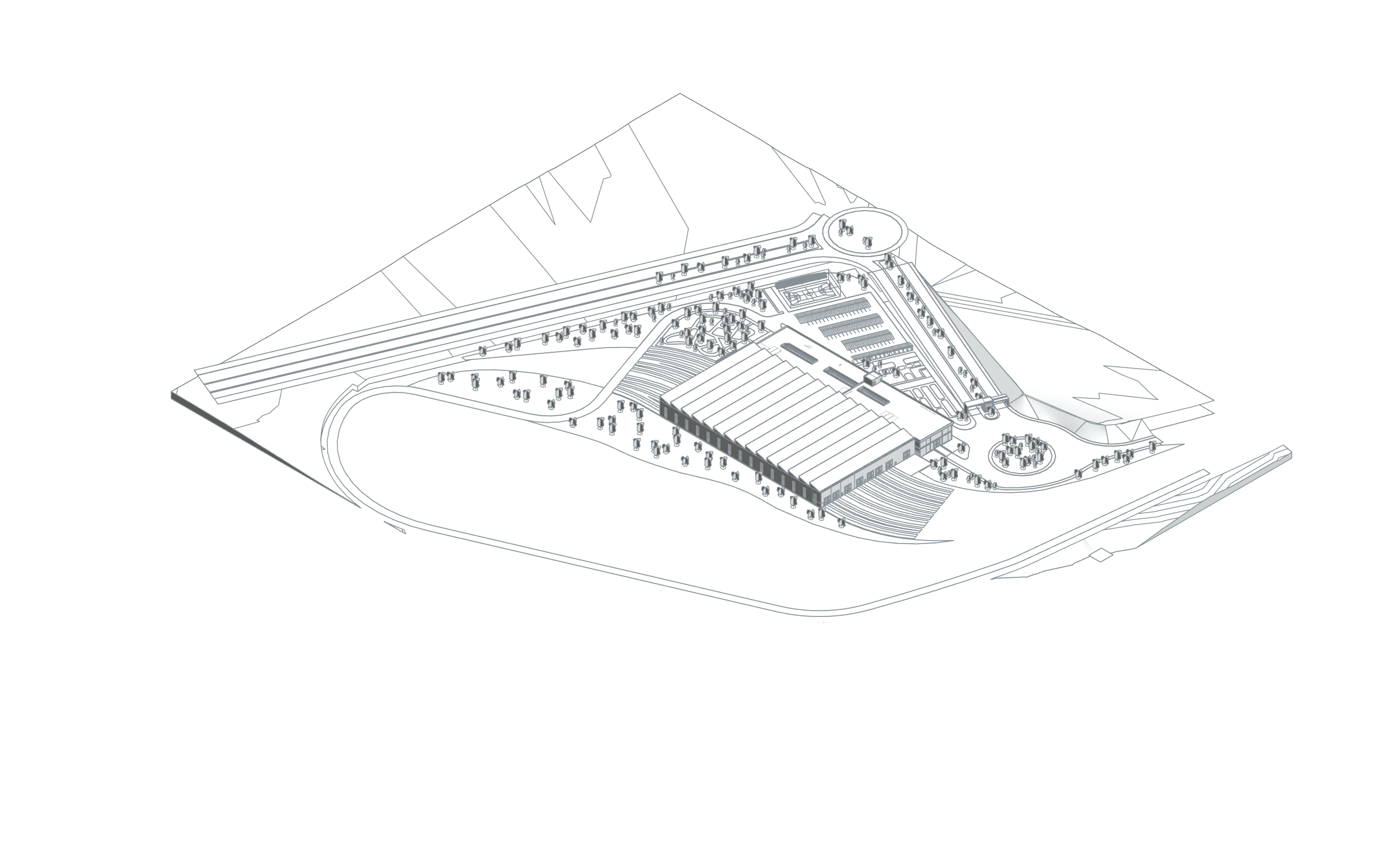

Galerideki kaynak model aksonometrisi ve vaziyet paftası, bakım yapısının kütle, araç yaklaşımı ve açık alan ilişkilerini gösterir.
Parametrically hizmet kapsamı
Mimari BIM dokümantasyonu; depo ve teknik yapı paftaları.
BIM modeli ve mekânsal veriler

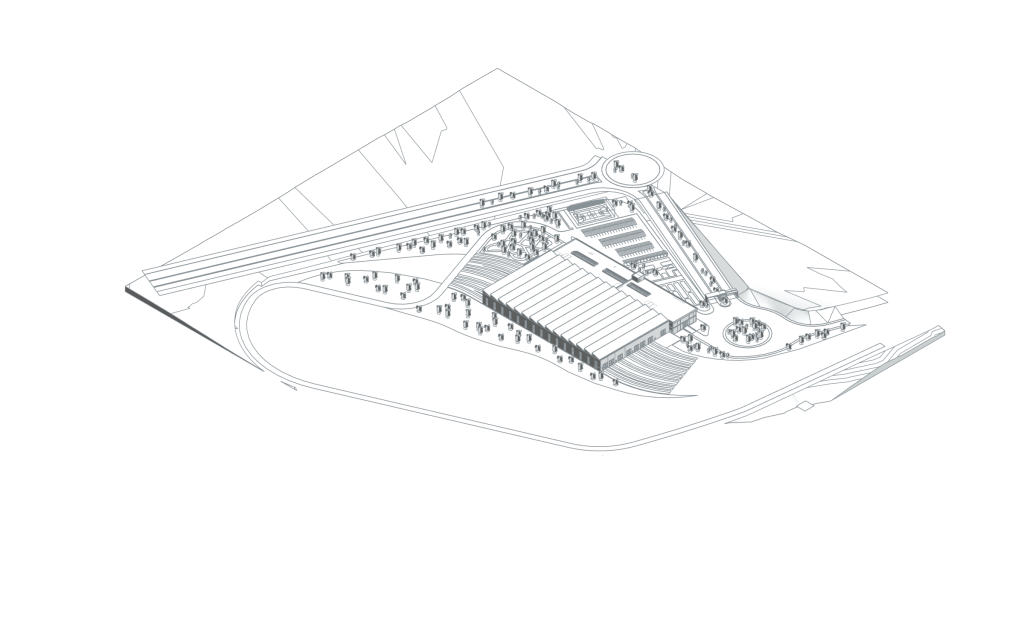

Gaziantep Metro Depo Sahası için incelenen D01 Depo M3 mimari modeli, raylı sistem araçlarının bakım programını idari ve personel alanlarıyla birlikte ele alır. Mahal verilerinde ağır bakım ve periyodik bakım atölyeleri; dişli kutusu, fren, pnömatik, klima, kuplaj-pantograf ve elektrik ekipmanı bakım alanları ayrı kayıtlarla tanımlanır. Bu teknik programı stok kontrol, atölye şeflikleri, ofisler, eğitim alanları, mutfak ve personel dinlenme-soyunma birimleri tamamlar. Mimari modelde koridorlar, kaçış merdivenleri, yangın güvenlik holleri, şaftlar ve servis hacimleri; geniş açıklıklı bakım kütlesi ile destek birimleri arasındaki ilişkilerin incelenmesini sağlar. Gerçek BIM geometrisinden üretilen aksonometri, ana bakım yapısının yerleşim, araç yaklaşımı ve açık alanlarla ilişkisini görünür kılar. Bu ekteki 17.294,57 m², yalnız M3 dosyasının New Construction fazındaki pozitif alanlı 166 Room kaydının toplamıdır; bütün depo yerleşiminin brüt alanı, M2 revizyonu veya metro hattının toplamı olarak kullanılmaz.
- Pozitif alanlı, yerleştirilmiş model mahalleri toplamı
- 17.294,57 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native dosyanın Room öğeleri; dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir. Bağlantılı ve tekrar eden tip modeller bu toplama eklenmedi.
| Model katı | Faz / seçenek | Mahallerin alanı |
|---|---|---|
| (930.00) ZEMİN KATI PLANI / GROUND LEVEL FLOOR | New Construction / Ana model | 13.554,98 m² |
| (936.10) 1. KAT PLANI / 1 LEVEL FLOOR PLAN | New Construction / Ana model | 2.534,80 m² |
| (926.50) BODRUM KAT PLANI / BASEMENT FLOOR PLAN | New Construction / Ana model | 1.025,58 m² |
| (932.85) ASMA KAT PLANI / MEZZANINE FLOOR | New Construction / Ana model | 160,18 m² |
| 04 FFL | New Construction / Ana model | 19,03 m² |
