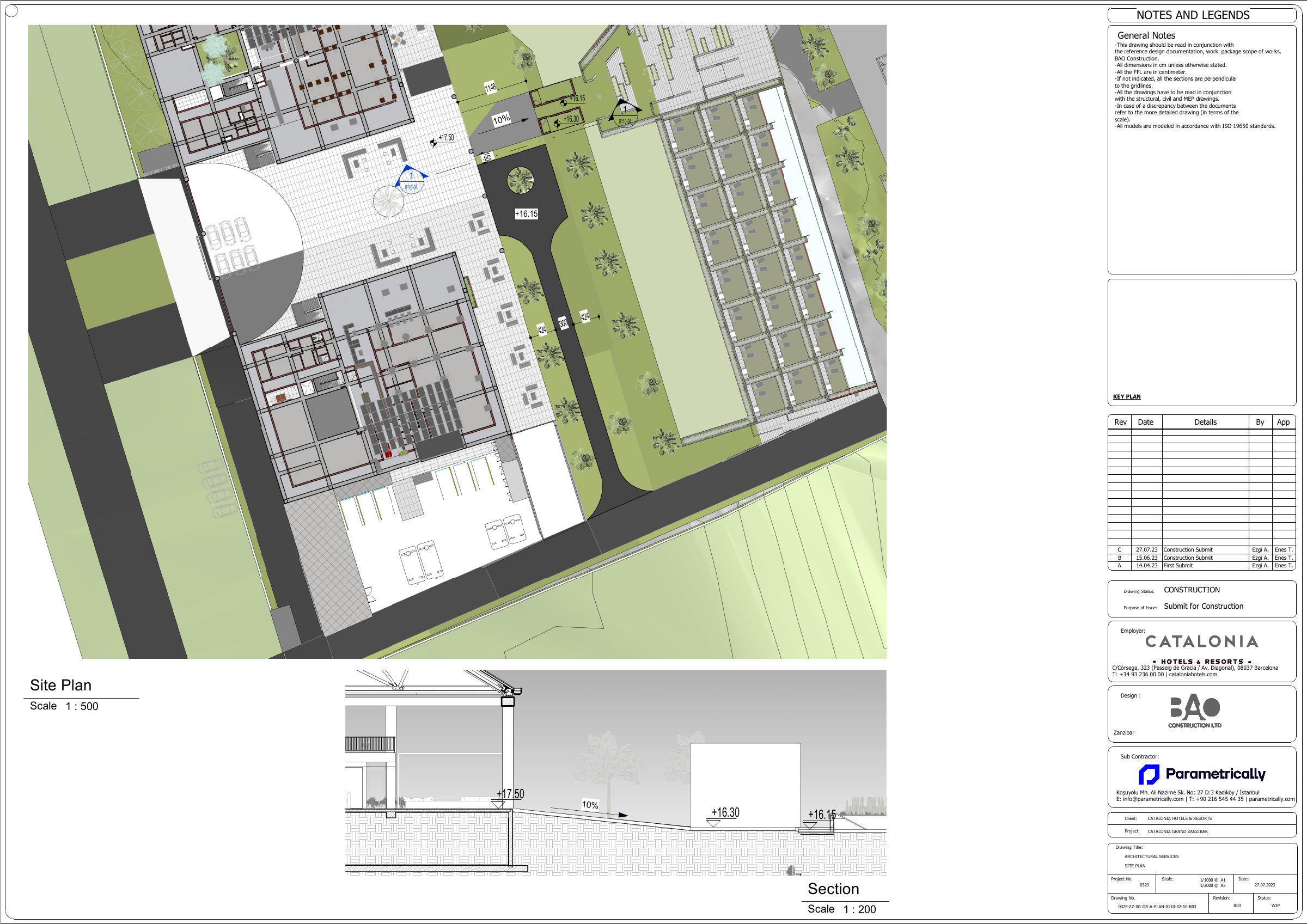

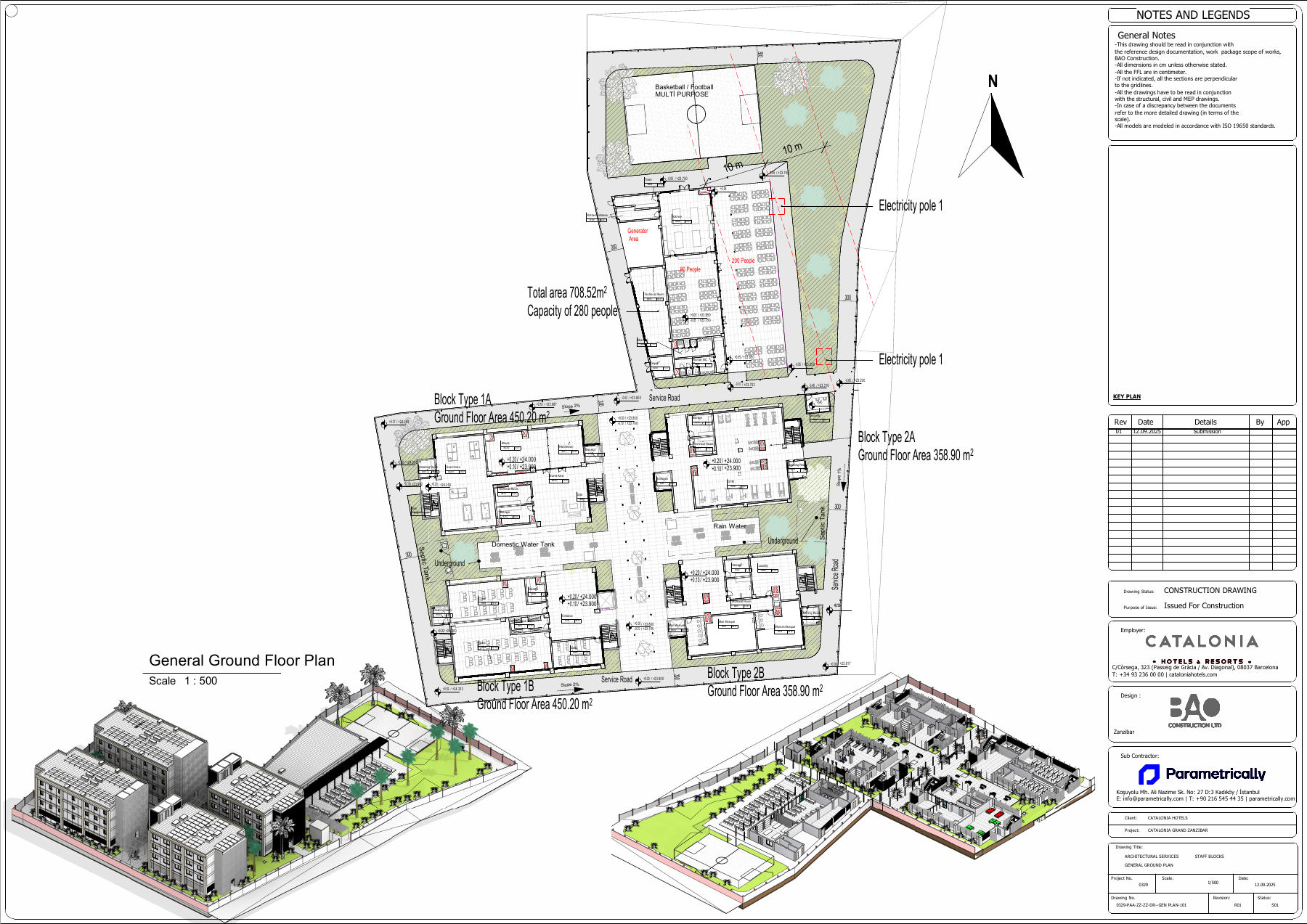

Catalonia Zanzibar kapsamındaki sayısal mimari dokümantasyon iki ilişkili çalışma grubunu içeriyor: stepped block giriş düzeni ve personel blokları. Stepped block vaziyet ve zemin kat paftaları, giriş, dolaşım ve kot ilişkilerini birlikte gösteriyor.

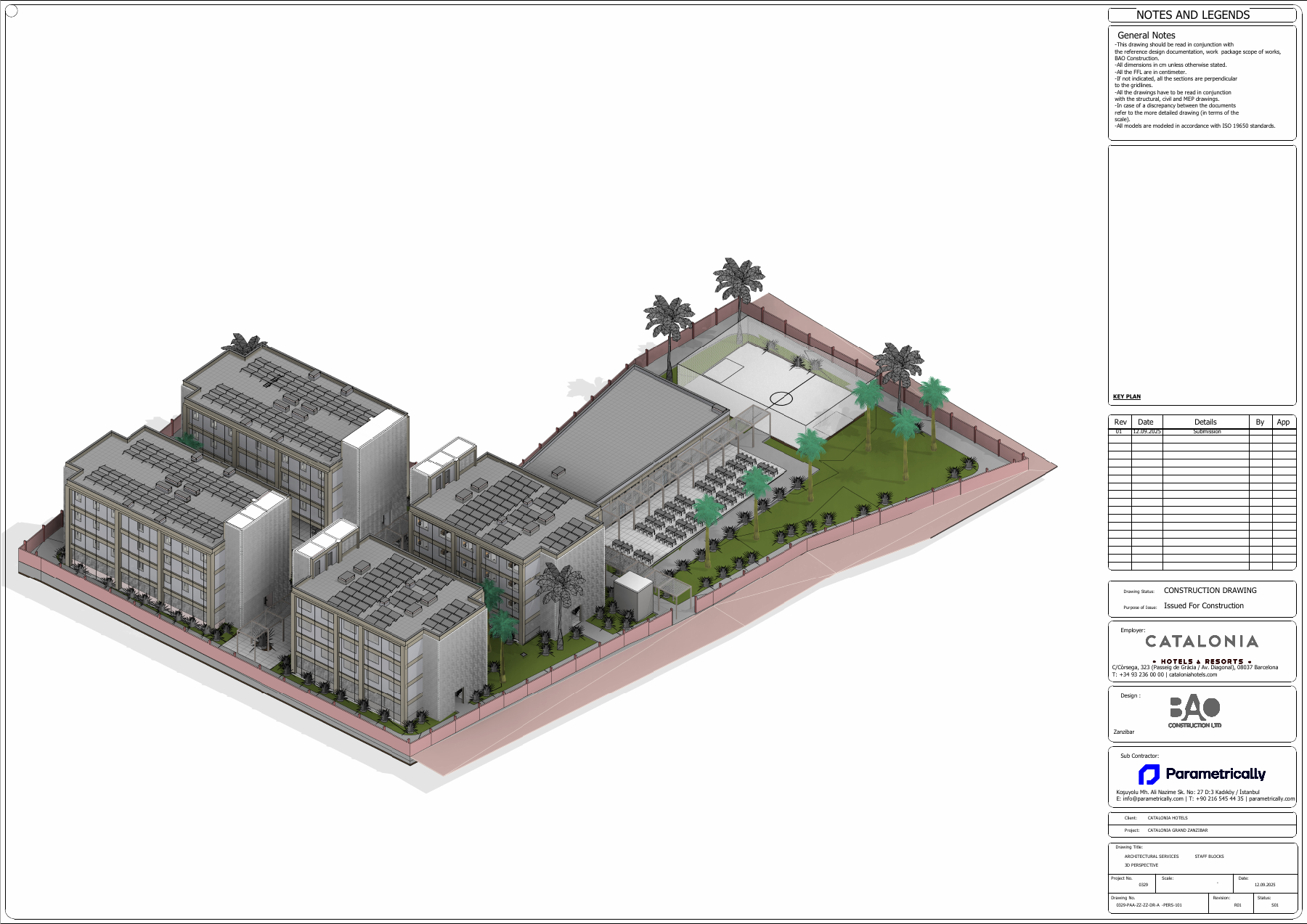

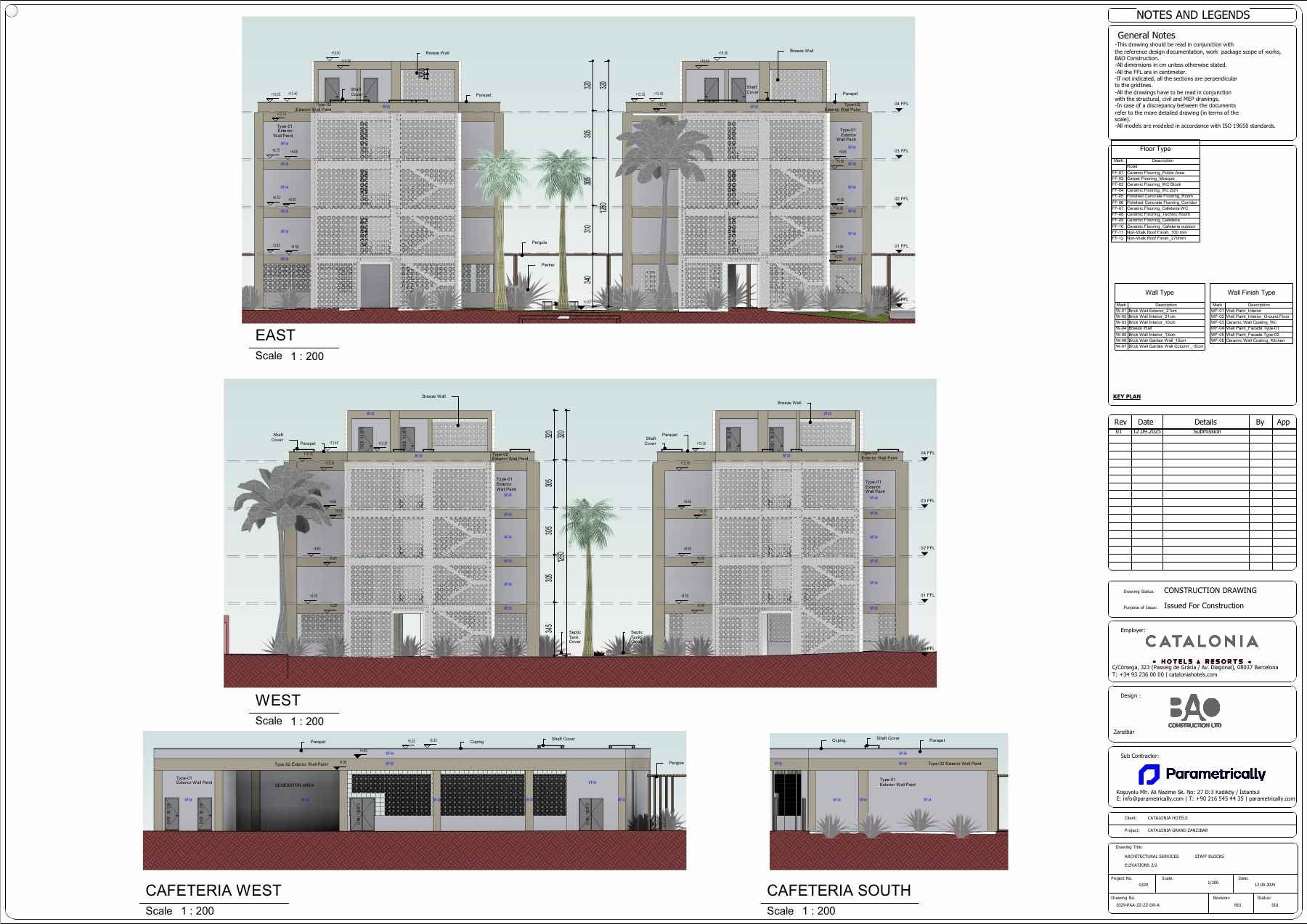

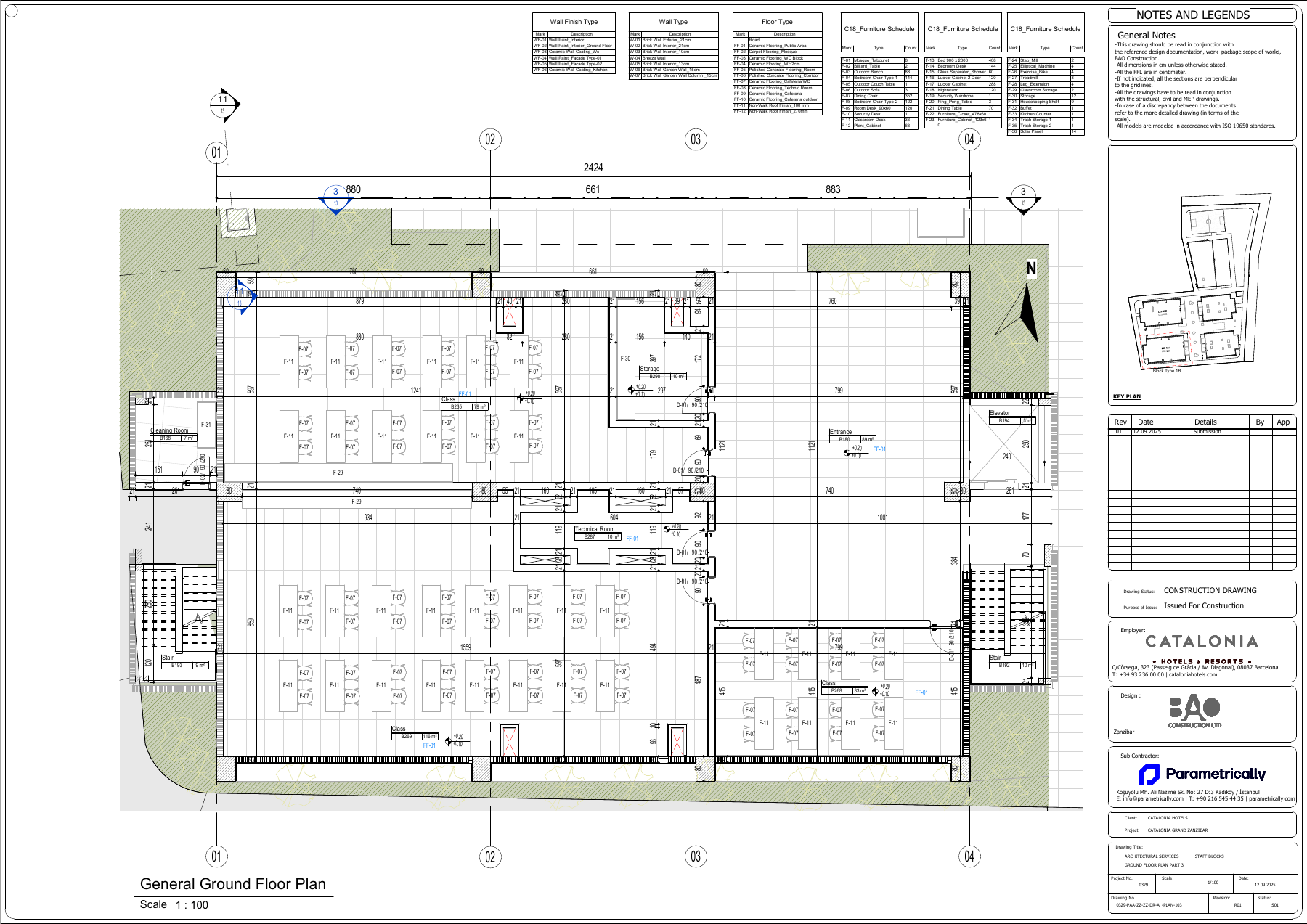

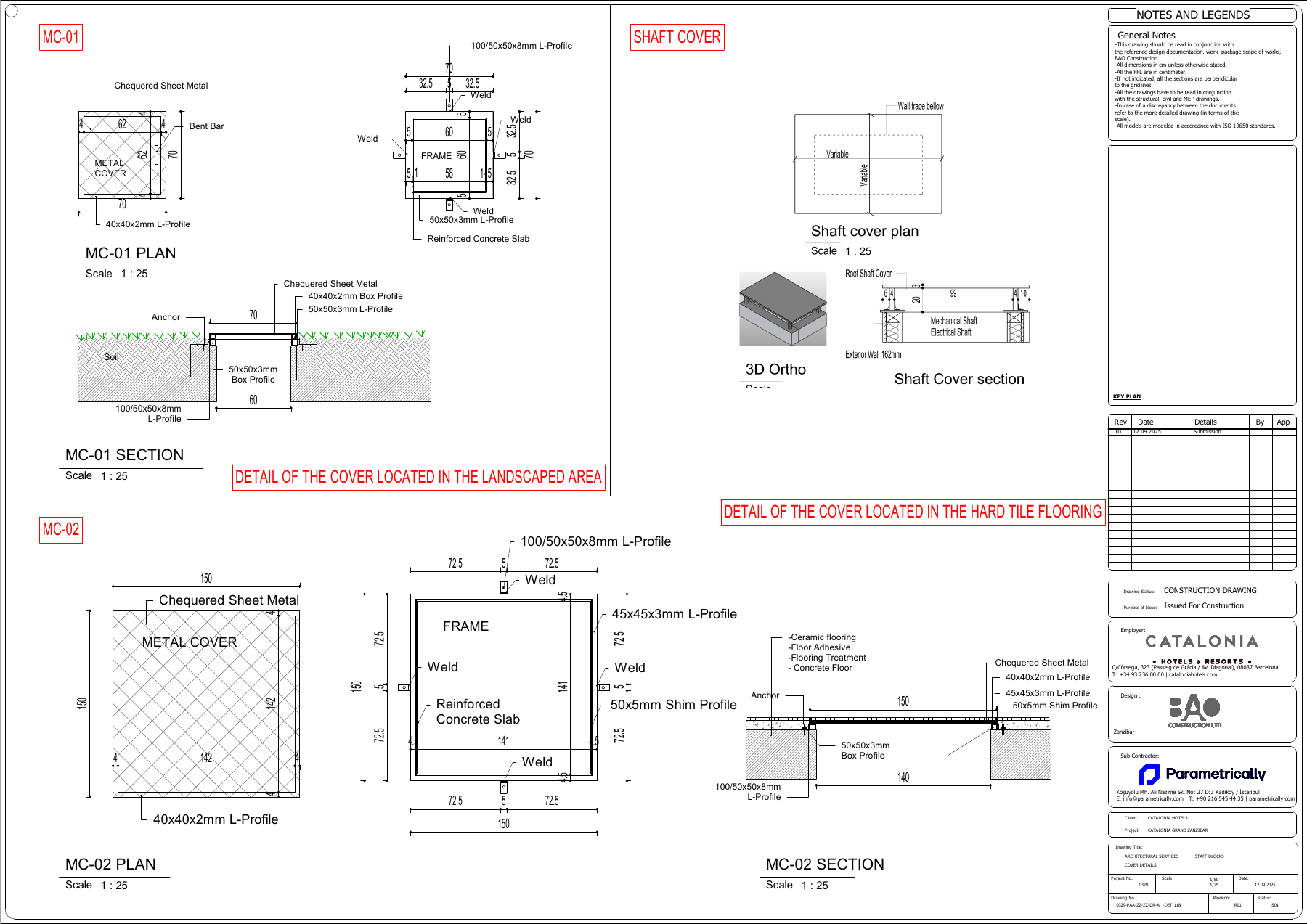

Personel bloklarının mimari paketi; vaziyet, blok ve kat planları, kesitler, cepheler, üç boyutlu görünüşler ve detaylardan oluşuyor. Ayrı strüktür paftaları ve toplam metraj çalışma kitabı bu kapsamı tamamlıyor. İki çalışma grubu aynı proje sayfasında birlikte sunuluyor.

Parametrically hizmet kapsamı

Stepped block ve personel blokları için sayısal mimari dokümantasyon.

BIM modeli ve mekânsal veriler

Catalonia 0201 kaynak modelinde yatak ve yaşam alanları, holler, teraslar ve havuzlar ayrı mahal kayıtlarıyla izlenir. Aksonometri kademeli konaklama kütlesi ile açık alanların ilişkisini ana model ve yüklü tip bağlantıları üzerinden gösterir. Buradaki alan bilgisi yalnız 0201 dosyasına ait pozitif mahal kayıtlarıdır; tüm otel yerleşkesinin alanı değildir.

0201 kaynak modelindeki pozitif alanlı mahaller toplamı (teras/veranda/balkon adları dahil): 4.043,69 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native modelin pozitif alanlı, yerleştirilmiş Room öğeleri; teras gibi dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir.
Teras/veranda/balkon (Terrace/Balcony) adı taşımayan model mahalleri: 2.846,79 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız mahal adlarına göre ayrılmış alt küme; havuz ve diğer açık alan adları ayrıca bulunabilir. Yasal veya kesin iç net alan değildir.

Model katı	Faz / seçenek	Mahallerin alanı
00 FFL	New Construction / Ana model	1.264,45 m²
01 FFL	New Construction / Ana model	923,87 m²
02 FFL	New Construction / Ana model	831,78 m²
03 FFL	New Construction / Ana model	1.023,58 m²

Yerleşim ve mimari BIM kapsamı

Catalonia, tek bir konaklama bloğu yerine kıyı boyunca düzenlenen çok yapılı bir otel yerleşkesi olarak ele alınır. Konaklama tipleri; resepsiyon, restoranlar, spa ve spor alanları, amfitiyatro, teknik alanlar, iskele ve su villalarıyla ilişkilidir. Mimari BIM çalışması, ortak yerleşim referanslarını bina ve tip paketleriyle bağlar. Arşiv firma sunumunda 75.000 m² proje alanı verilir; bu değer güncel tüm bağlantıların yeniden ölçümü değildir. Seçili 0201 bloğunun mahal alanları, bu proje büyüklüğüne eşitlenmez. Mimari tasarım: BAO Construction.
