SFA 1392 Atık Yönetim Tesisi

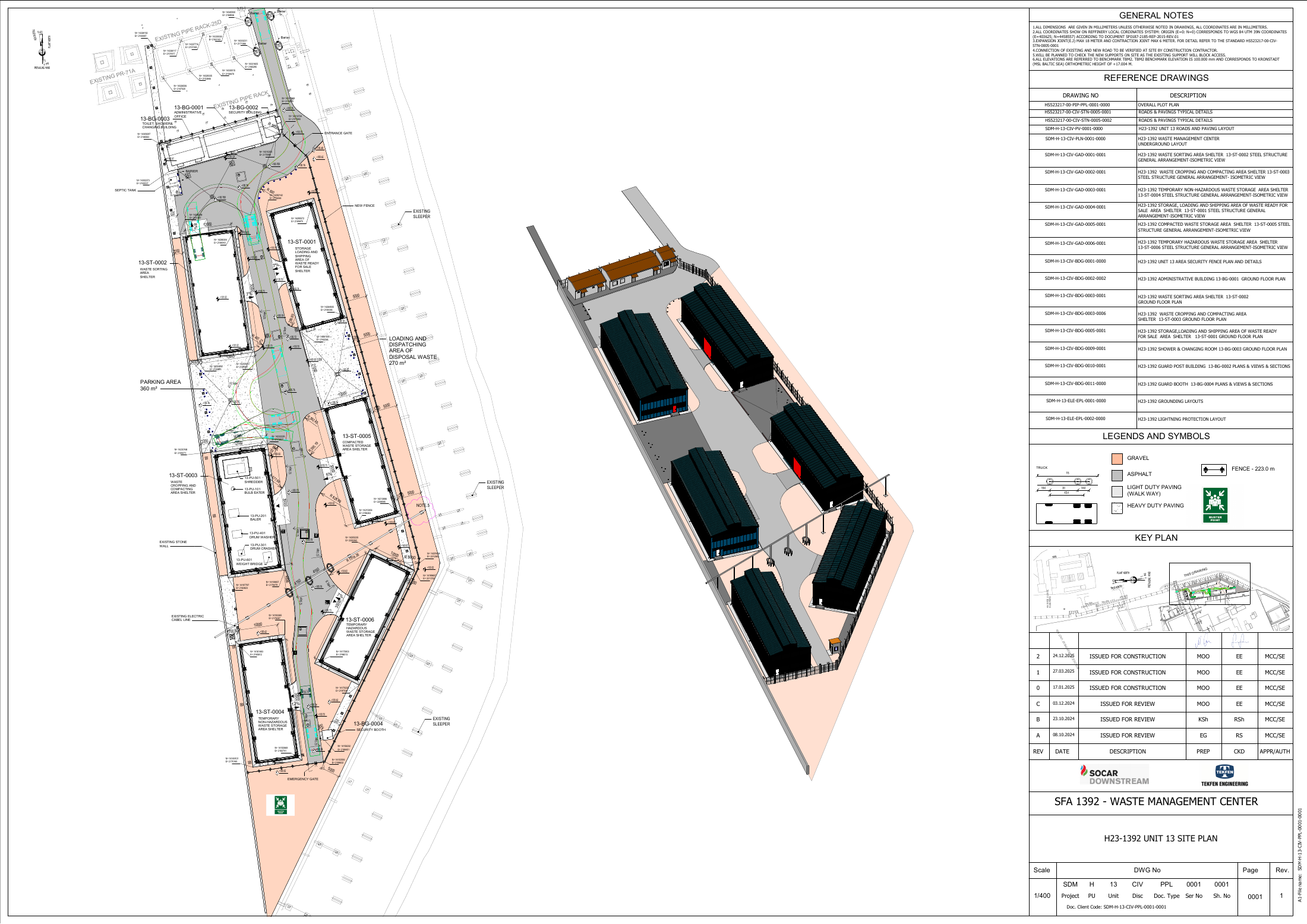

SFA 1392 Atık Yönetim Merkezi için hazırlanan Unit 13 vaziyet paftası, tesis yapılarını, araç erişim ve servis alanlarını, açık saha ve kaplama düzenini bir arada gösteriyor. Paftadaki üç boyutlu aksonometrik görünüş, yapıların saha içindeki yerleşimini ve birbirleriyle ilişkisini okunur hale getiriyor. Vaziyet planı, servis ve erişim alanlarını tesisin yapı düzeniyle birlikte sunuyor.

Parametrically hizmet kapsamı

Tesis vaziyet planı ve aksonometrik saha dokümantasyonu.

BIM modeli ve mekânsal veriler

Atık Yönetim Tesisi modeli, farklı yapı birimlerini servis yolları, girişler ve çevre sınırıyla birlikte yerleşim ölçeğinde ele alır. Site modeline bağlı mimari ve taşıyıcı modeller, yapıların birbirine göre konumunu ortak düzende gösterir. Bağlı destek binalarının mahal verilerinde ofis, mutfak, telekom ve elektrik odaları, güvenlik birimleri ile personel duş ve soyunma alanları tanımlıdır. Bu model ayrımı, tesisin açık alan düzeni ile destek yapıların iç programını ayrı ayrıntı seviyelerinde izlemeyi sağlar.

Yerleşim ve mimari BIM kapsamı

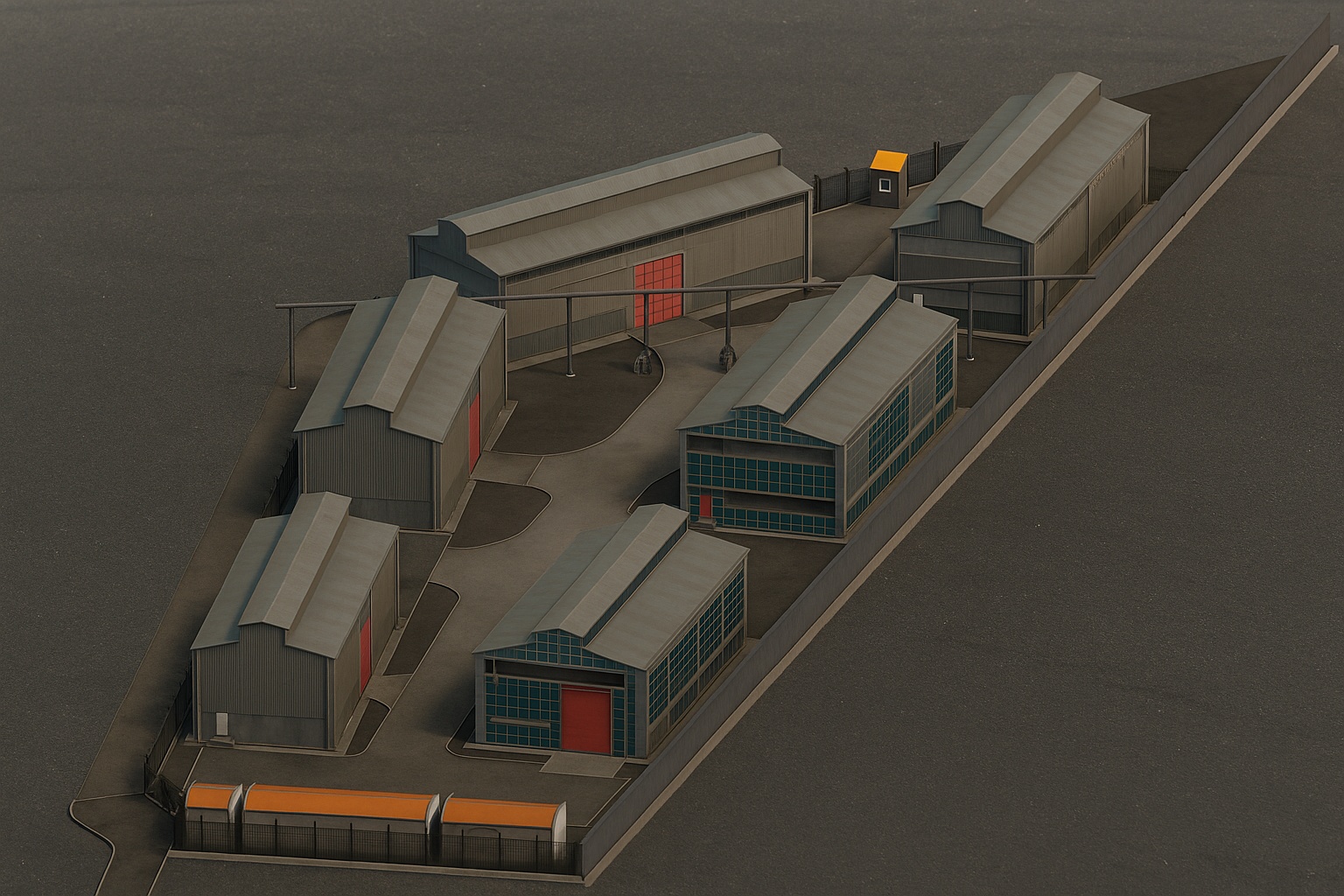

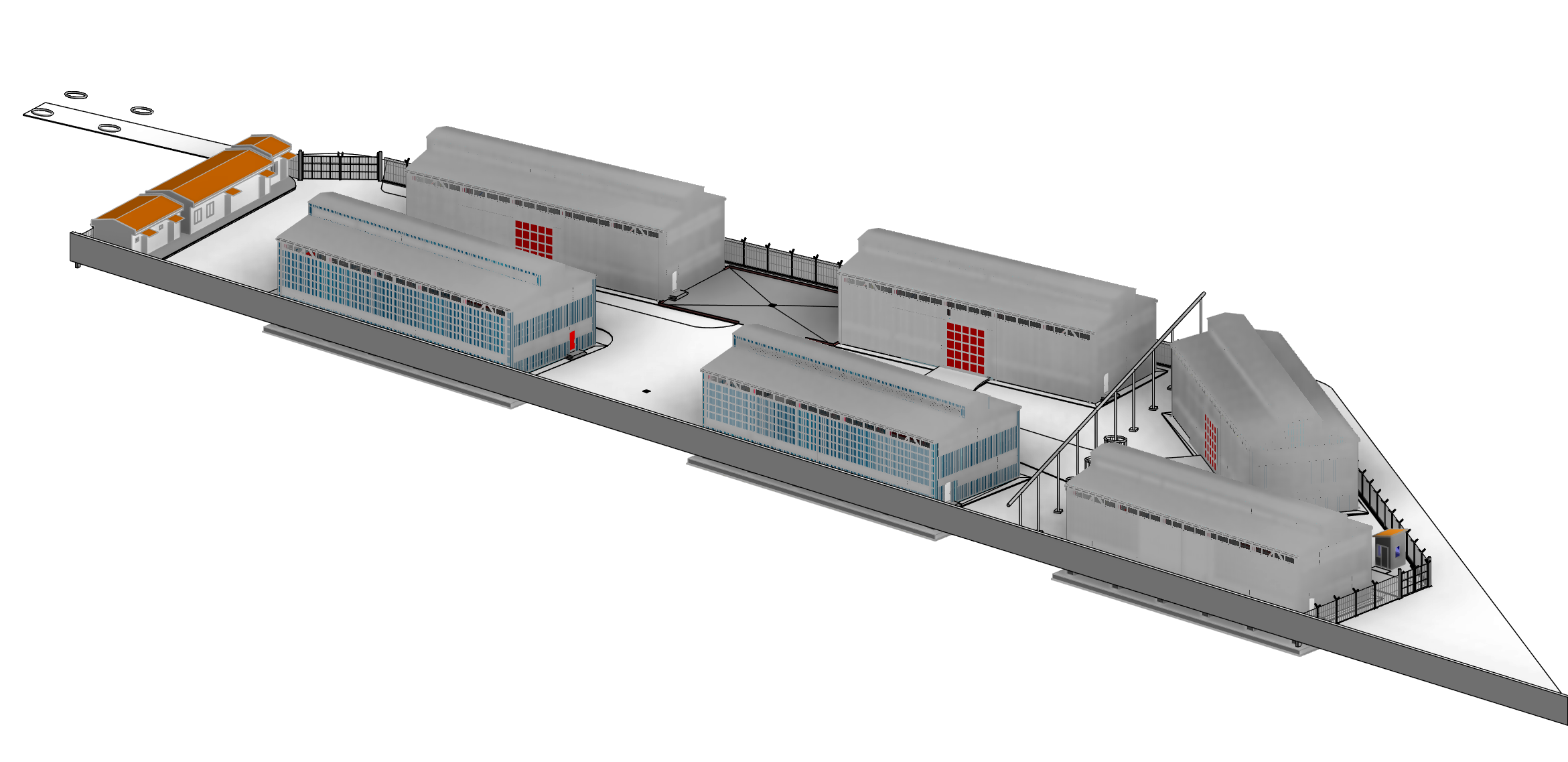

Unit 13 vaziyet paftasındaki aksonometri, shelter yapılarını çatılarıyla birlikte, destek bina sırasını, çevre sınırını ve servis yolunu aynı yerleşim içinde gösterir. Genel görünüşte yapıların tamamı ve çatıları birlikte okunur. Vaziyet planı; araç erişimi, açık saha, kaplama, çit ve yapı referanslarını birlikte belgeler. Destek yapıların iç programı ayrı bağlantılı dosyalarda izlenir. Seçili dosyalardaki mahal alanları, tesisin tamamının brüt alanı olarak toplanmaz.
