Kağıthane ve Cendere istasyonları için yürütülen çalışmada Parametrically, alt yüklenici olarak BIM modellerinin oluşturulması ve koordineli uygulama projelerinin geliştirilmesinde görev almıştır. Mevcut proje kaydındaki hizmet kapsamı 5D BIM çalışmasını da içerir.
İstasyon görselleri; bilet ve yolcu alanlarını, yürüyen merdivenleri, düşey dolaşımı ve tavan düzenini birlikte gösterir. Dolaşım elemanları, korkuluklar, yüzey kaplamaları ve aydınlatma çizgileri yolcu mekânının mimari karakterini oluşturur.
BIM ve uygulama dokümantasyonu, istasyonun mekânsal düzenini yapı bileşenleriyle birlikte ele alarak çizim üretimi ve proje geliştirme sürecinin ortak zeminini oluşturur.
BIM modeli ve mekânsal veriler

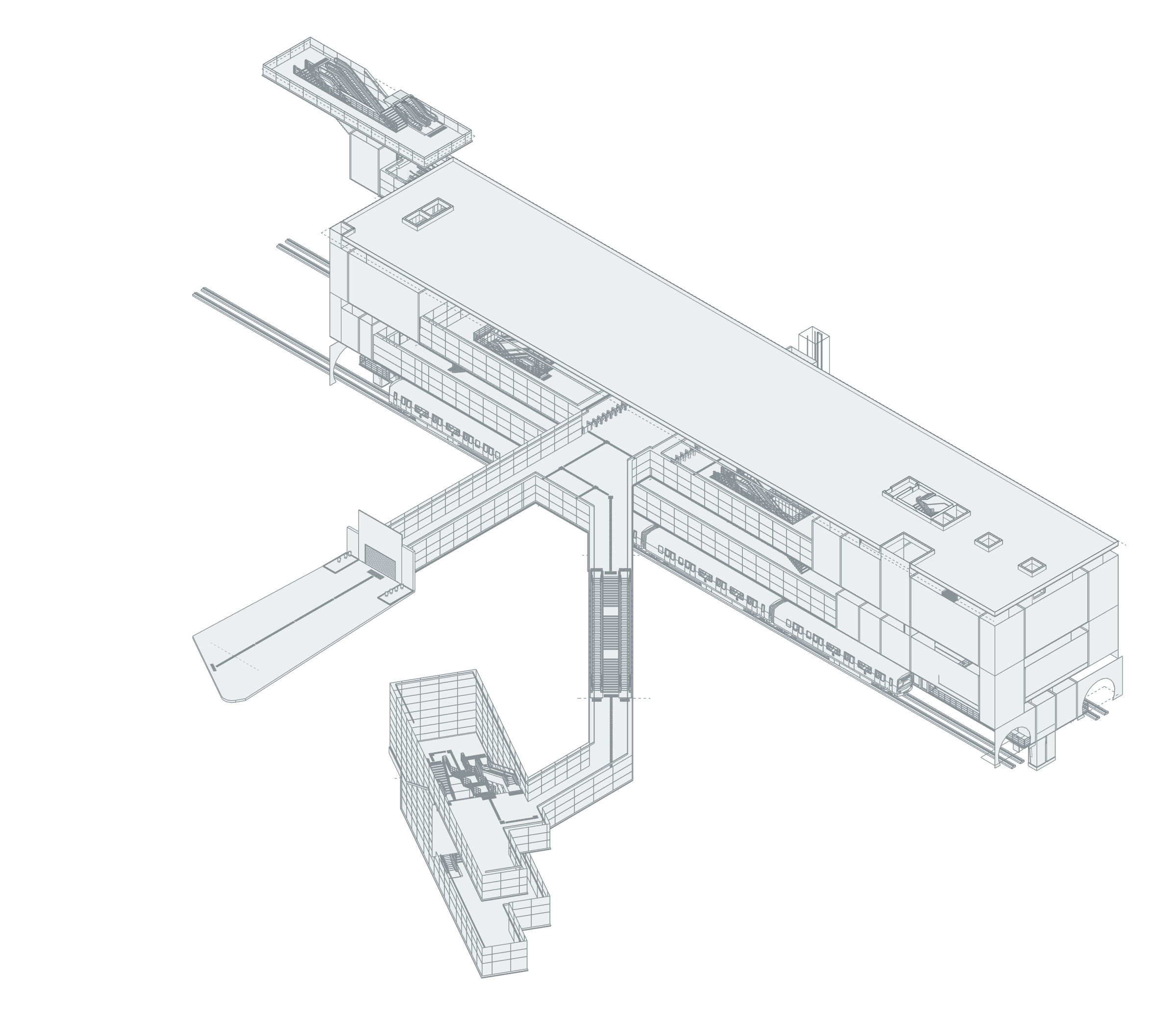

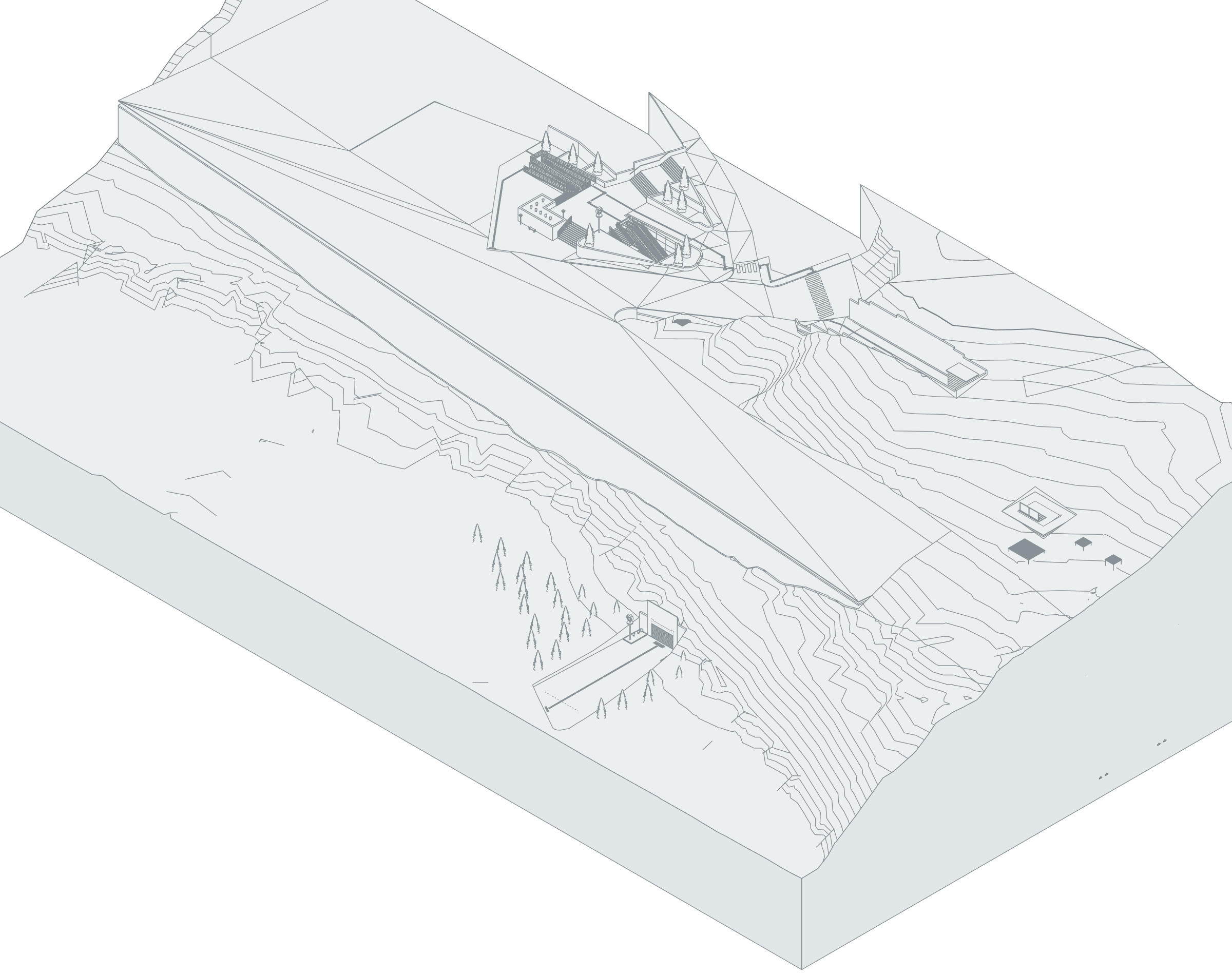

Kağıthane S10 istasyonunun BIM modeli, peron, bilet holü ve teknik katların düşey ilişkisini giriş bağlantılarıyla birlikte görünür kılar. Yeraltı aksonometrisi; istasyon gövdesini, geçiş kollarını, merdiven ve yürüyen merdiven bağlantılarını gerçek model geometrisi üzerinden okumayı sağlar. Mahal verilerinde peron ve yolcu holünün yanında kontrollü/kontrolsüz alanlar, istasyon kontrolü, haberleşme, sinyalizasyon, elektrik, havalandırma ve pompa odaları ayrı işlevler olarak izlenir. Mimari duvar, kapı ve döşeme elemanlarının katlarla ilişkisi; yolcu dolaşımı ile teknik ve personel kullanımını aynı bilgi modeli içinde karşılaştırmaya elverişlidir. Kat bazındaki mahal alanları kaynak faz ve tasarım seçeneği korunarak raporlanır.
- S10 Kağıthane: pozitif alanlı model mahal kayıtları
- 6.560,79 m²
Faz / seçenek: New Construction / Ana model. Yalnız S10 mimari kaynak dosyasındaki pozitif, yerleştirilmiş Room kayıtları; peron, yolcu, teknik ve servis mahalleri birlikte yer alır. Brüt yapı, ruhsat neti veya iki istasyon toplamı değildir. Diğer Area şemaları ve döşeme miktarlarıyla toplanmaz. - Alan şeması: Area complessiva — pozitif model alanları toplamı
- 2.749,20 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız adı verilen Revit alan şemasının, fazın ve tasarım seçeneğinin pozitif yerleştirilmiş Area öğeleri. Mahal toplamına veya diğer şemalara eklenmez. Tasdikli proje alanı olarak doğrulanmamıştır. - Alan şeması: Gross Building — pozitif model alanları toplamı
- 13.741,99 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız adı verilen Revit alan şemasının, fazın ve tasarım seçeneğinin pozitif yerleştirilmiş Area öğeleri. Mahal toplamına veya diğer şemalara eklenmez. Tasdikli proje alanı olarak doğrulanmamıştır.
| Model katı | Faz / seçenek | Mahallerin alanı |
|---|---|---|
| +1.00 PERON KATI | New Construction / Ana model | 1.240,65 m² |
| +7.85 TEKNİK KAT | New Construction / Ana model | 652,42 m² |
| +14.65 BİLET HOLÜ KATI | New Construction / Ana model | 1.755,59 m² |
| +23.65 TEKNİK KAT 2 | New Construction / Ana model | 2.912,14 m² |
