YHT Gar–Etlik–Şehir Hastanesi–Ovacık Raylı Sistem Hattı
YHT Gar–Etlik–Şehir Hastanesi–Ovacık Raylı Sistem Hattı

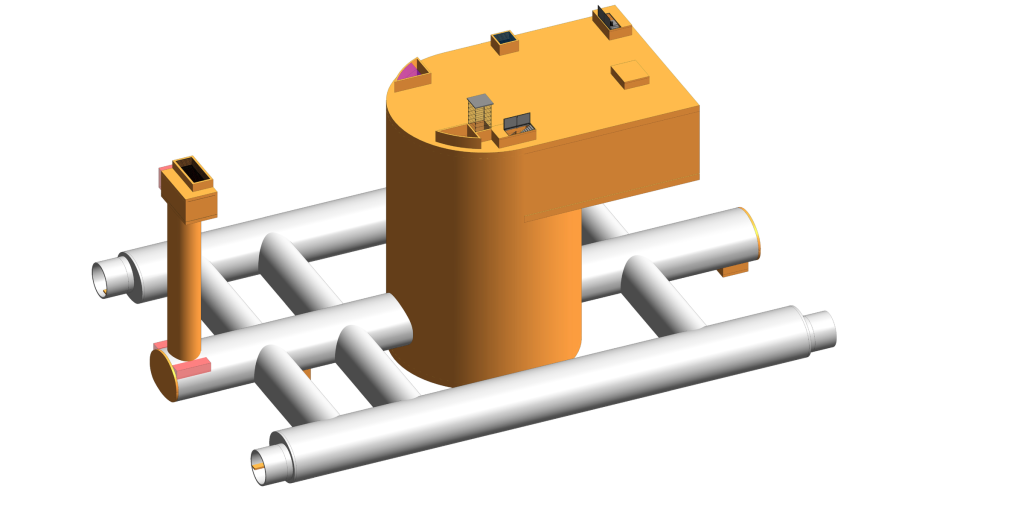

YHT Gar–Etlik–Şehir Hastanesi–Ovacık Raylı Sistem Hattı projesi, istasyon mimarisini depo ve atölye yapılarının işletme ihtiyaçlarıyla birlikte ele alıyor. İstasyon tiplerinde aç-kapa yapılar, şaft düzenleri ve tünel bağlantıları farklı mekânsal çözümler oluşturuyor. Depo yapısı bakım, teknik destek, personel ve yönetim işlevlerini bir araya getiriyor.

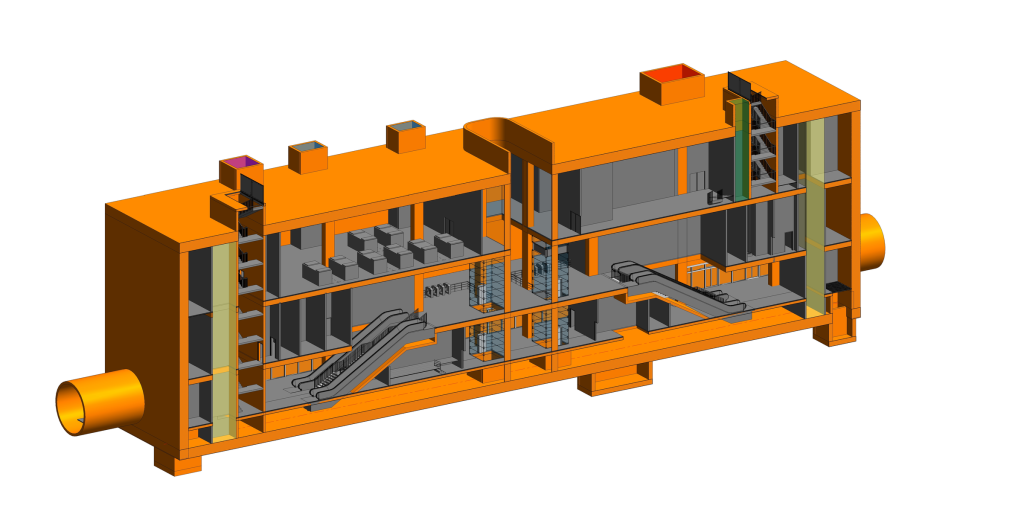

BIM dokümantasyonu, istasyonların üç boyutlu model görünümleriyle plan ve kesit anlatımlarını birleştiriyor. Kesitli modellerde katlar, düşey dolaşım ve tünel ilişkileri birlikte okunabiliyor. Depo mimari modeline eşlik eden mahal listelerinde alan ve bitiş bilgileri; kontrol merkezi, personel alanları ve teknik birimler için uygulama dokümantasyonunu tamamlıyor.
Yapı, seviye, disiplin, belge türü ve revizyon alanlarıyla kodlanan paftalar, farklı istasyon ve depo paketlerinin ayrı ayrı izlenmesini destekliyor. Ön proje ile kesin proje teslimlerinin ayrılması ve depo için düzenlenen revizyon paketi, tasarım bilgisinin aşamalar arasında takip edilmesini sağlayan dokümantasyon yapısını oluşturuyor.
Sayısal proje ve dokümantasyon kapsamı
İstasyon ve depo yapıları için mimari BIM ve revizyonlu teslim dokümantasyonu.
BIM modeli ve mekânsal veriler

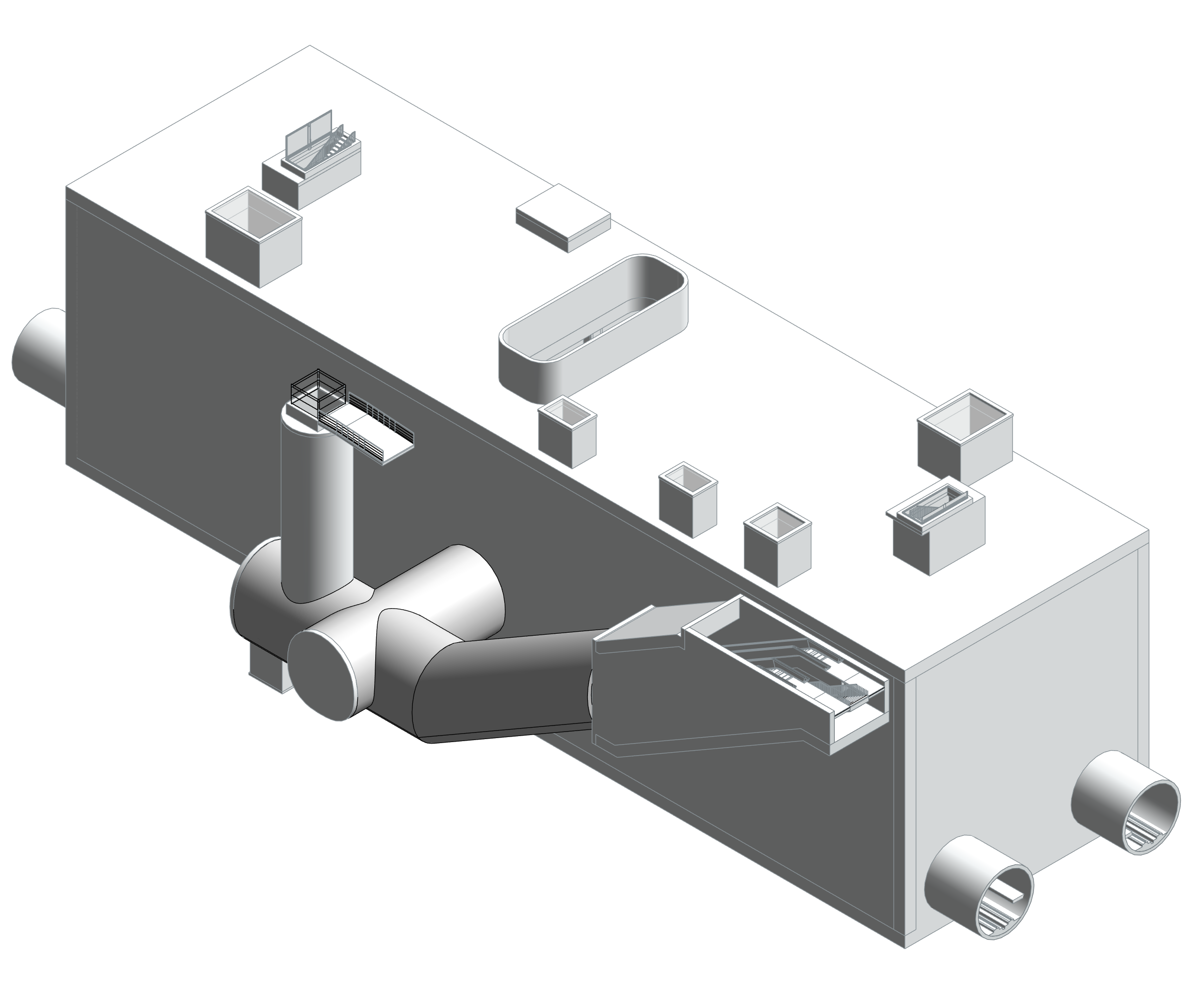

S09 Ankara Forum istasyonunun BIM modeli, peron altı, peron, bilet ve teknik katları ile yerüstü giriş kotunu ortak bir düşey kurgu içinde tanımlar. Aksonometride istasyon gövdesi, şaftlar ve bağlantı geometrileri birlikte okunur; giriş yapıları ayrı bağlı model olarak izlenir. Mahal alanları ana modelden ölçülmüş, bağlı dosyalar ve katmanlı döşeme miktarlarıyla birleştirilerek hat toplamı üretilmemiştir.
- S09 Ankara Forum ana modelindeki pozitif mahal alanları toplamı
- 4.562,86 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native modelin pozitif alanlı, yerleştirilmiş Room öğeleri; teras gibi dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir.
| Model katı | Faz / seçenek | Mahallerin alanı |
|---|---|---|
| PERON KATI PLANI | New Construction / Ana model | 877,12 m² |
| BİLET KATI PLANI | New Construction / Ana model | 1.897,21 m² |
| TEKNİK KAT PLANI | New Construction / Ana model | 1.788,54 m² |
Görev
Metro
-
Uzmanlık
İstasyon ve depo yapıları için mimari BIM ve revizyonlu teslim dokümantasyonu
