Barceló Staff Building
Barceló Staff Building
Barceló Staff Building, çalışma alanlarını ortak hizmet ve dinlenme işlevleriyle bir araya getirir. Ofis, toplantı, mutfak ve kantin, sosyal alanlar ve suit odalar; servis ve teknik hacimlerle birlikte farklı katlarda düzenlenir.

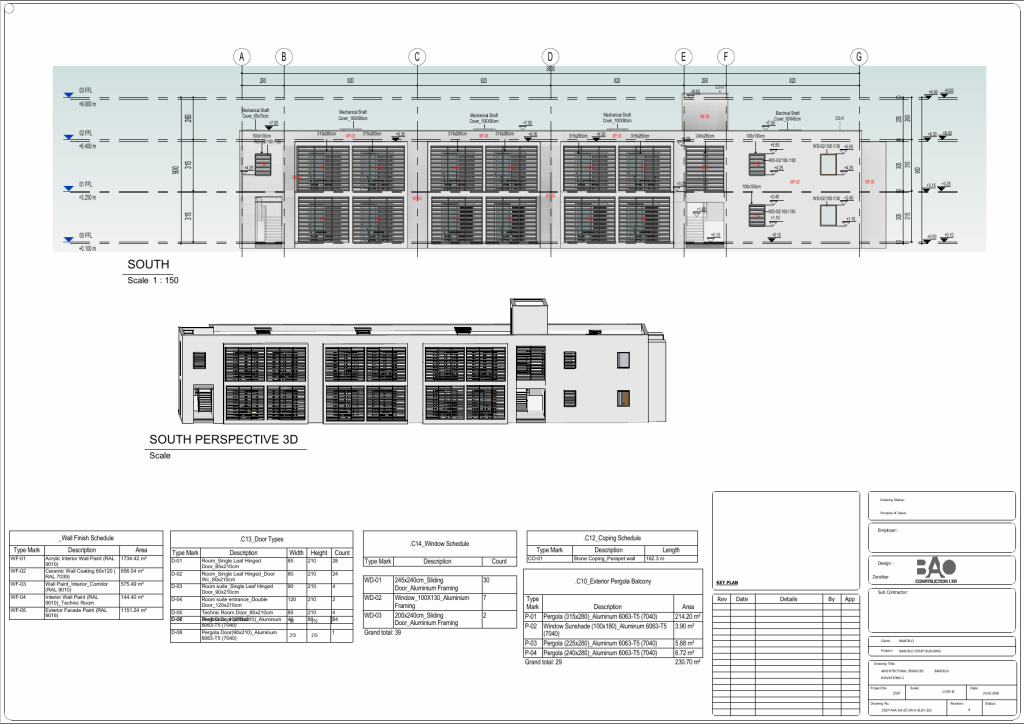

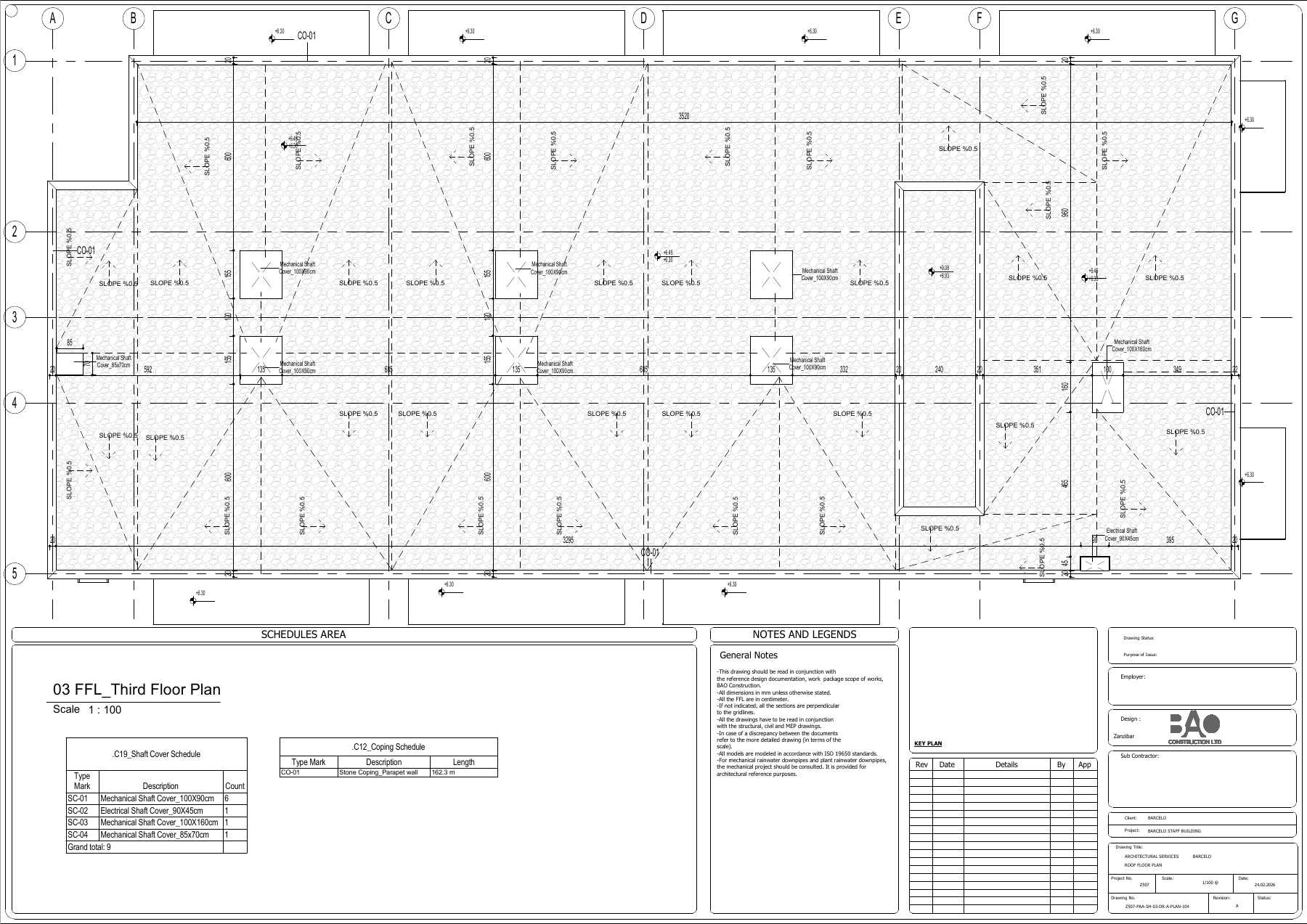

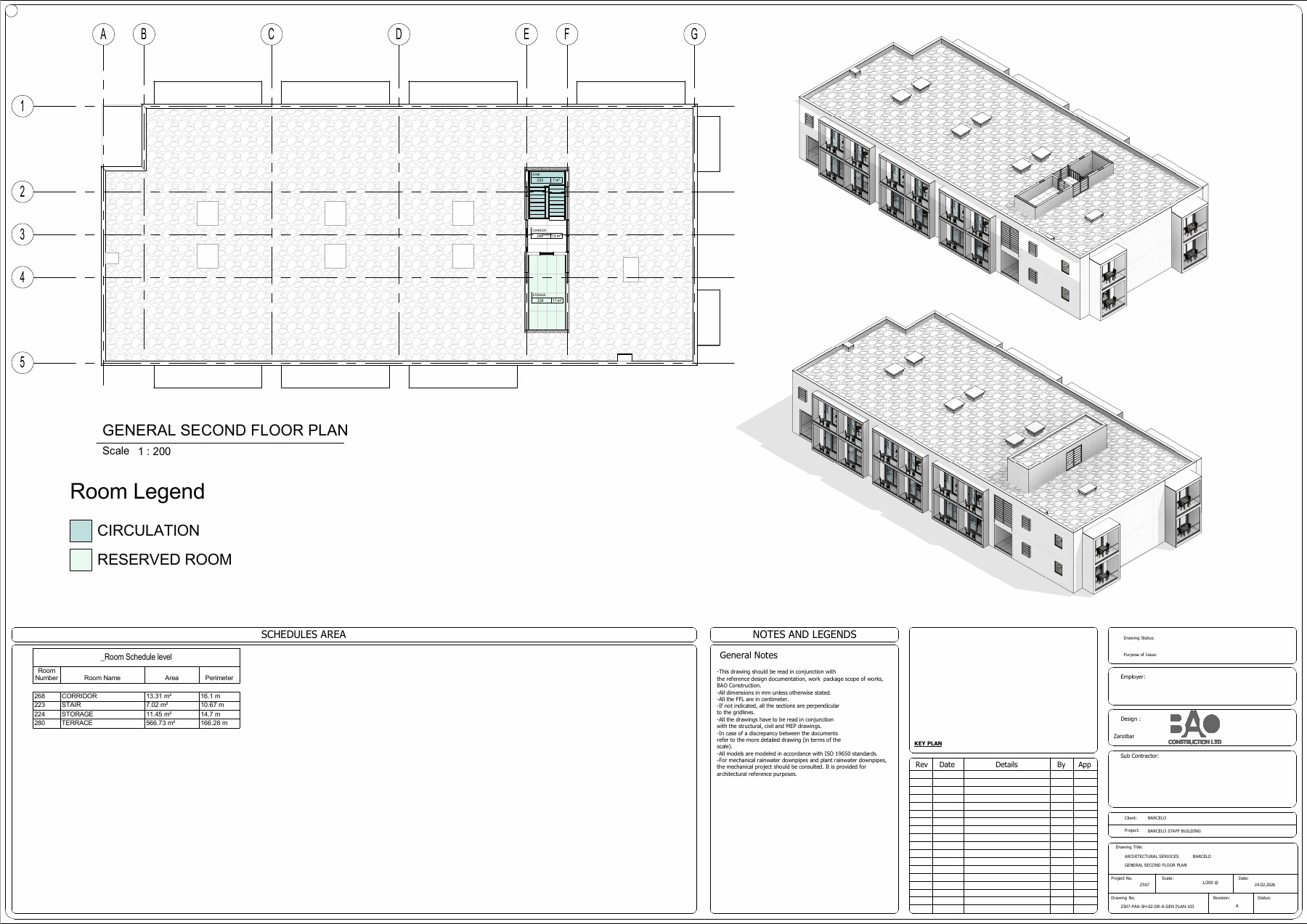

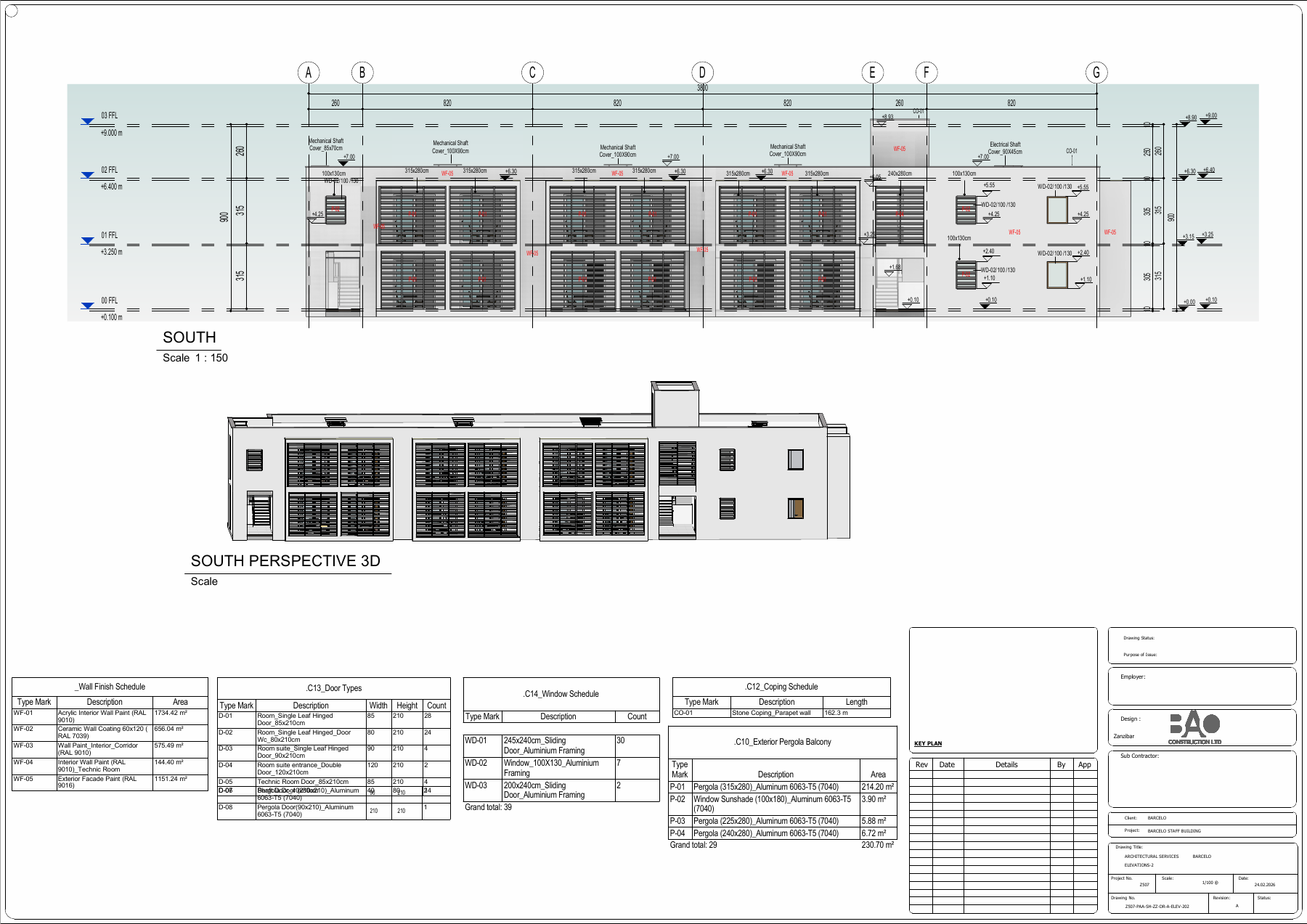

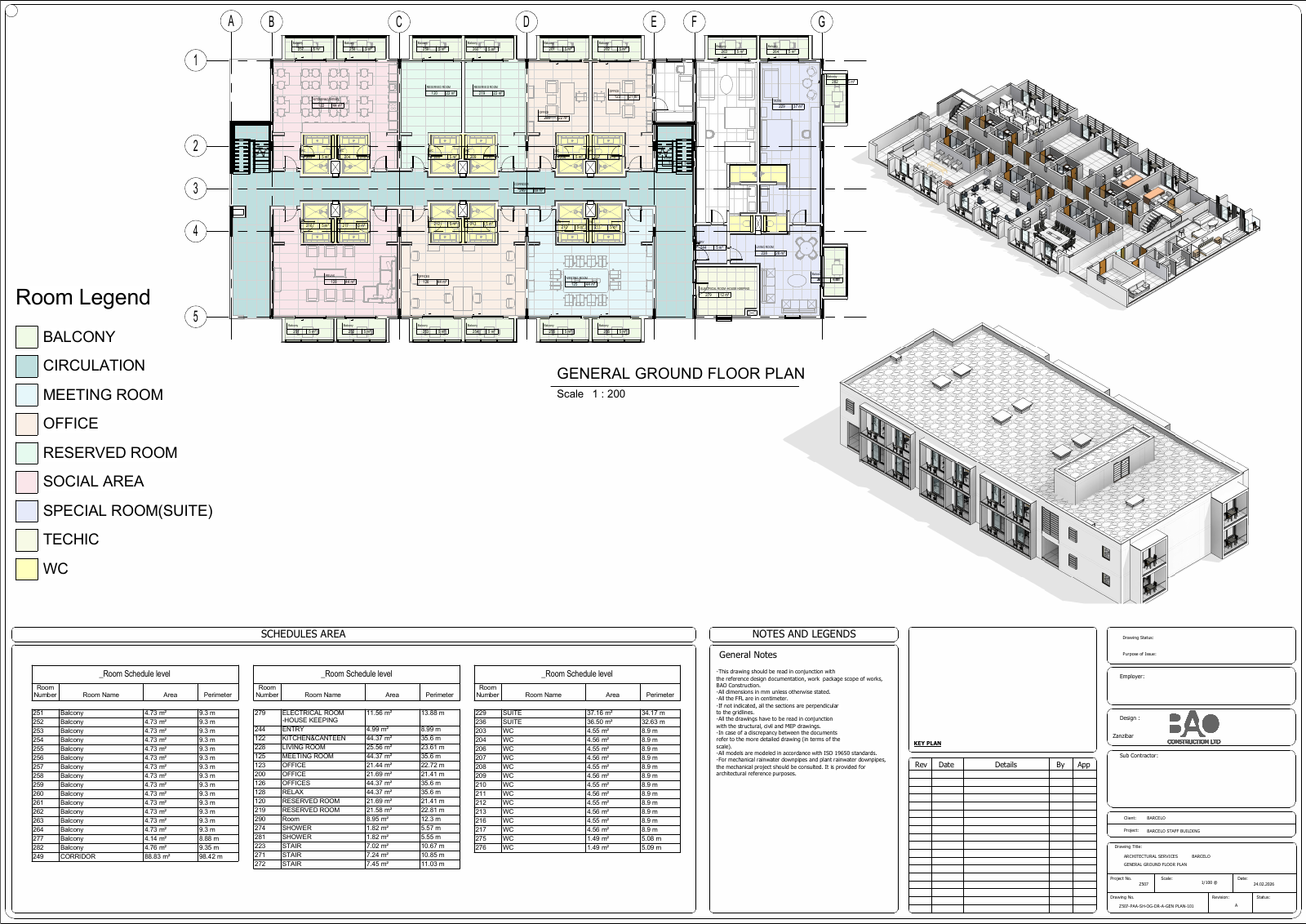

Mimari dokümantasyonda kat planları, üç boyutlu görünüşler, kesitler ve cepheler aynı pafta dizisinde sunulur. Oda çizelgeleri ve renkli mahal lejantları, mekânları yalnız geometrileriyle değil kullanım türleriyle de tanımlar. Dolaşım, çalışma ve sosyal alanlara ait bu bilgi, kat planlarının işlevsel dağılımla birlikte okunmasını sağlar.
Genel ve kat bazlı çizimler, programın yatay düzenini düşey kesitlerle ilişkilendirir. Böylece personelin çalışma ve ortak kullanım ihtiyaçları, bina bütünü ile tekil mekân ölçeği arasında takip edilebilir bir mimari anlatıma dönüşür.
Parametrically hizmet kapsamı
Kat planı, mahal çizelgesi, kesit, cephe ve 3B mimari dokümantasyon.
BIM modeli ve mekânsal veriler
Barceló Staff Building modelinde oda/süit, koridor, merdiven ve ıslak hacim kayıtları kat bazında sorgulanabilir. Soluk aksonometri, tekrarlanan cephe ve dolaşım düzeninin yapı ölçeğinde okunmasını sağlar. Room alanları ile AreaScheme dökümleri ayrı tutulmuş, kayıt adlarından konaklama kapasitesi veya bağımsız birim sayısı türetilmemiştir.
- Pozitif alanlı model mahalleri toplamı (teras/veranda/balkon adları dahil)
- 1.880,84 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native modelin pozitif alanlı, yerleştirilmiş Room öğeleri; teras gibi dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir. - Teras/veranda/balkon (Terrace/Balcony) adı taşımayan model mahalleri
- 1.166,98 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız mahal adlarına göre ayrılmış alt küme; havuz ve diğer açık alan adları ayrıca bulunabilir. Yasal veya kesin iç net alan değildir.
| Model katı | Faz / seçenek | Mahallerin alanı |
|---|---|---|
| 00 SSL | New Construction / Ana model | 517,06 m² |
| 01 FFL | New Construction / Ana model | 373,20 m² |
| 01 SSL | New Construction / Ana model | 287,96 m² |
| 02 FFL | New Construction / Ana model | 591,48 m² |
| 00 FFL | New Construction / Ana model | 111,13 m² |
Görev
Otel
-
Uzmanlık
Kat planı, mahal çizelgesi, kesit, cephe ve 3B mimari dokümantasyon
