Soul Afrika Paje

Otel

Soul Afrika Paje

Soul Afrika Paje, konaklama bloklarını peyzaj ve ortak açık alanlarla birlikte ele alan bir yerleşimdir. Genel görünüşte yapı grupları, merkezdeki su öğesi ve havuz çevresinde düzenlenir; dolaşım yolları birimler ile ortak alanlar arasında bağlantı kurar.

İç mekân görselleri oturma, yemek ve mutfak işlevlerinin bir arada çözüldüğü konaklama düzenini gösterir. Geniş açıklıklar ve dış mekâna yönelen yaşam alanları, yerleşim ölçeğindeki peyzaj yaklaşımını birim ölçeğinde sürdürür. Proje galerisi genel yerleşim ile günlük kullanım mekânlarını birlikte sunar.

BIM modeli ve mekânsal veriler

Soul Afrika Paje arşivindeki N1 bloğu, konaklama birimlerini kademelenen kütle ve teras düzeni içinde bir araya getiriyor. BIM modelinde yatak odaları, yaşam alanları ve banyoların yanında teras, spor, çamaşırhane ile yoga/açık sinema mahalleri ayrı adlarla tanımlı. Room verileri ile kat bazında düzenlenmiş Rentable Area şeması, iç mekân programını ve alan dağılımını iki farklı model verisi üzerinden incelemeyi sağlıyor. Bu inceleme yalnız N1 mimari bloğunu kapsıyor; S1, N2 ve bütün yerleşim toplamı bu değerlere eklenmiyor.

Pozitif alanlı, yerleştirilmiş model mahalleri toplamı
1.260,88 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native dosyanın Room öğeleri; dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir. Bağlantılı ve tekrar eden tip modeller bu toplama eklenmedi.
N1 — 00 FFL Rentable Area şeması
397,81 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız bu katın native Rentable Area öğeleri; faz değeri modelde tanımsızdır. Brüt proje alanı değildir ve Room alanlarına eklenmez.
N1 — 02 FFL Rentable Area şeması
258,31 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız bu katın native Rentable Area öğeleri; faz değeri modelde tanımsızdır. Brüt proje alanı değildir ve Room alanlarına eklenmez.
N1 — 01 FFL Rentable Area şeması
328,91 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız bu katın native Rentable Area öğeleri; faz değeri modelde tanımsızdır. Brüt proje alanı değildir ve Room alanlarına eklenmez.
N1 — 03 FFL Rentable Area şeması
238,50 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız bu katın native Rentable Area öğeleri; faz değeri modelde tanımsızdır. Brüt proje alanı değildir ve Room alanlarına eklenmez.
Model katı Faz / seçenek Mahallerin alanı
00 FFL New Construction / Ana model 379,16 m²
01 FFL New Construction / Ana model 359,00 m²
02 FFL New Construction / Ana model 294,16 m²
03 FFL New Construction / Ana model 228,57 m²

Yerleşim ve mimari BIM kapsamı

Soul Afrika Paje arşiv sunumu, ortak havuz ve peyzaj çevresinde düzenlenen çok sayıda konaklama yapısını gösterir. Bu erken tasarım aşaması yerleşke görseli, N1 bloğunun tek başına proje bütünü sanılmasını önler. Sonraki N1 mimari kayıtlarında yatak, yaşam, banyo, teras, spor ve çamaşırhane gibi mahaller izlenir. Önceki denetimdeki 92 pozitif Room toplamı 1.260,88 m² yalnız N1 dosyasına aittir; S1, N2 ve tüm yerleşke bu değere dahil değildir. Kiralanabilir alan şeması ayrı bir ölçüm olarak tutulur.

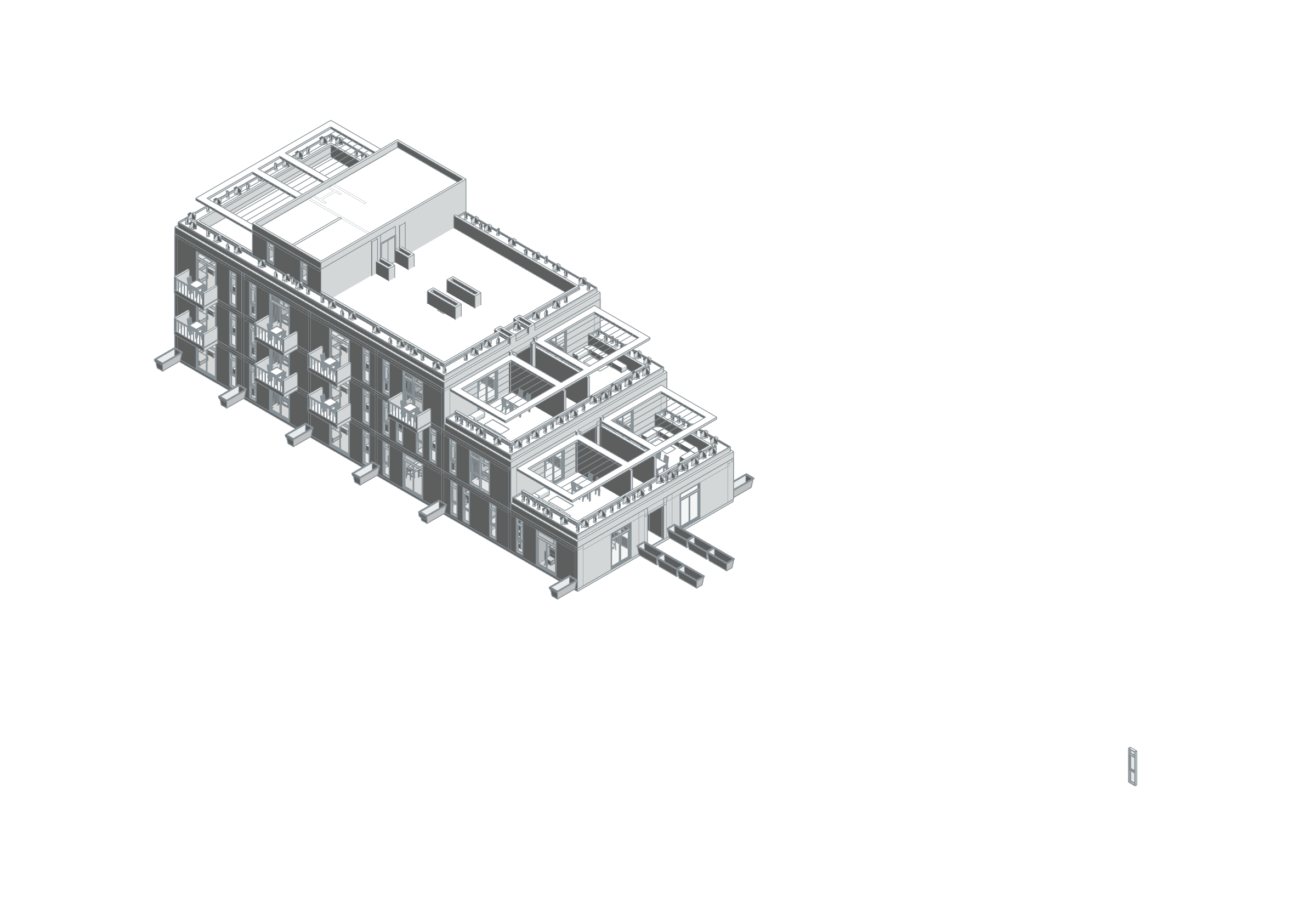

Soul Afrika Paje — gerçek Revit geometrisinden soluk aksonometrik görünüş.
Soul Afrika Paje — gerçek Revit geometrisinden soluk aksonometrik görünüş.
Soul Afrika Paje — mimari proje görseli
Soul Afrika Paje — mimari proje görseli
Soul Afrika Paje — mimari proje görseli
Soul Afrika Paje — mimari proje görseli
