Elektrik ve Türbin Binası

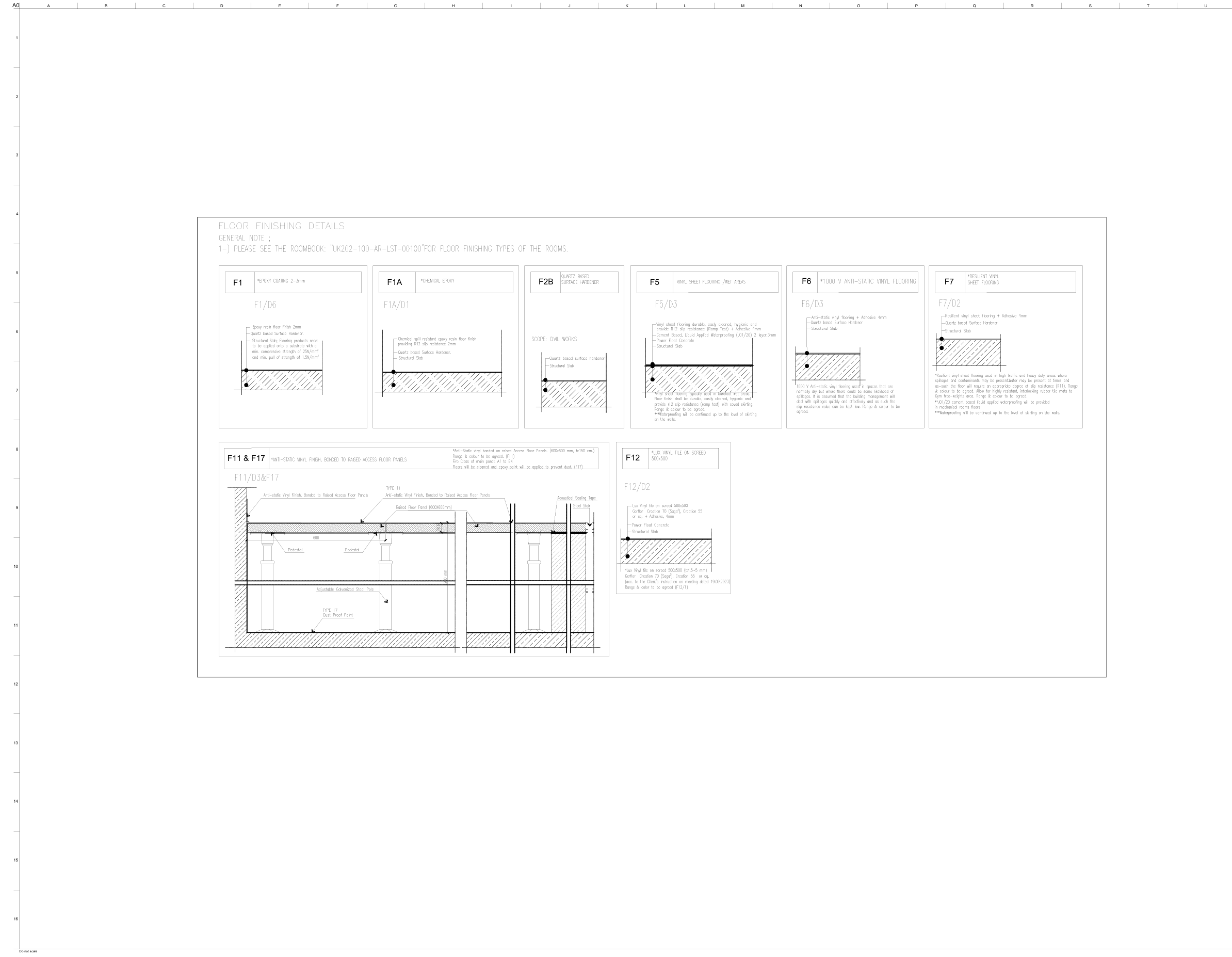

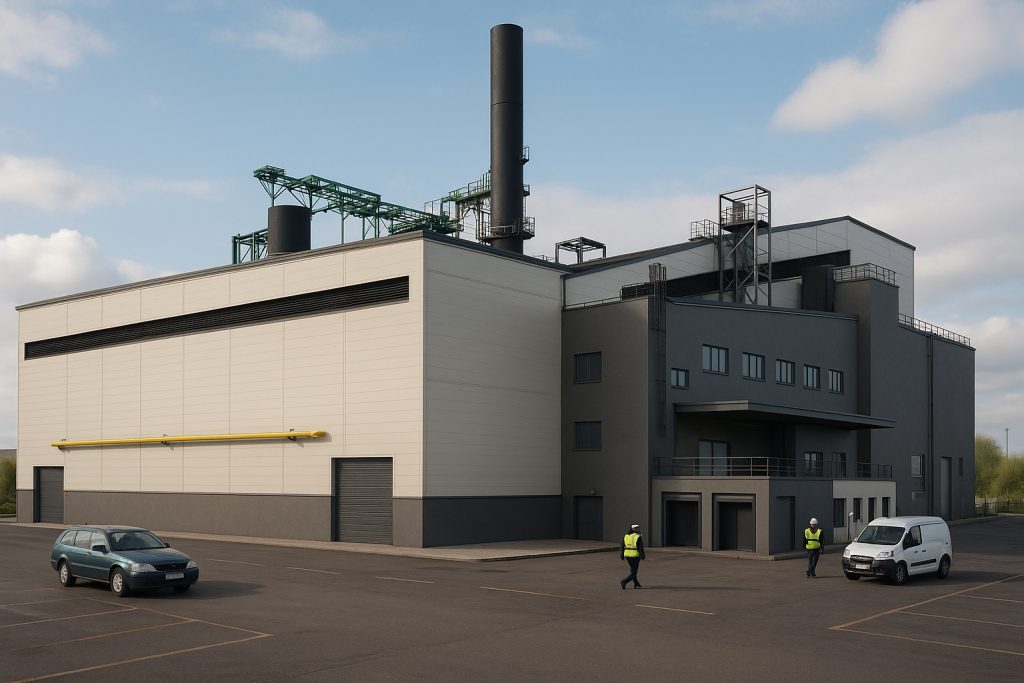

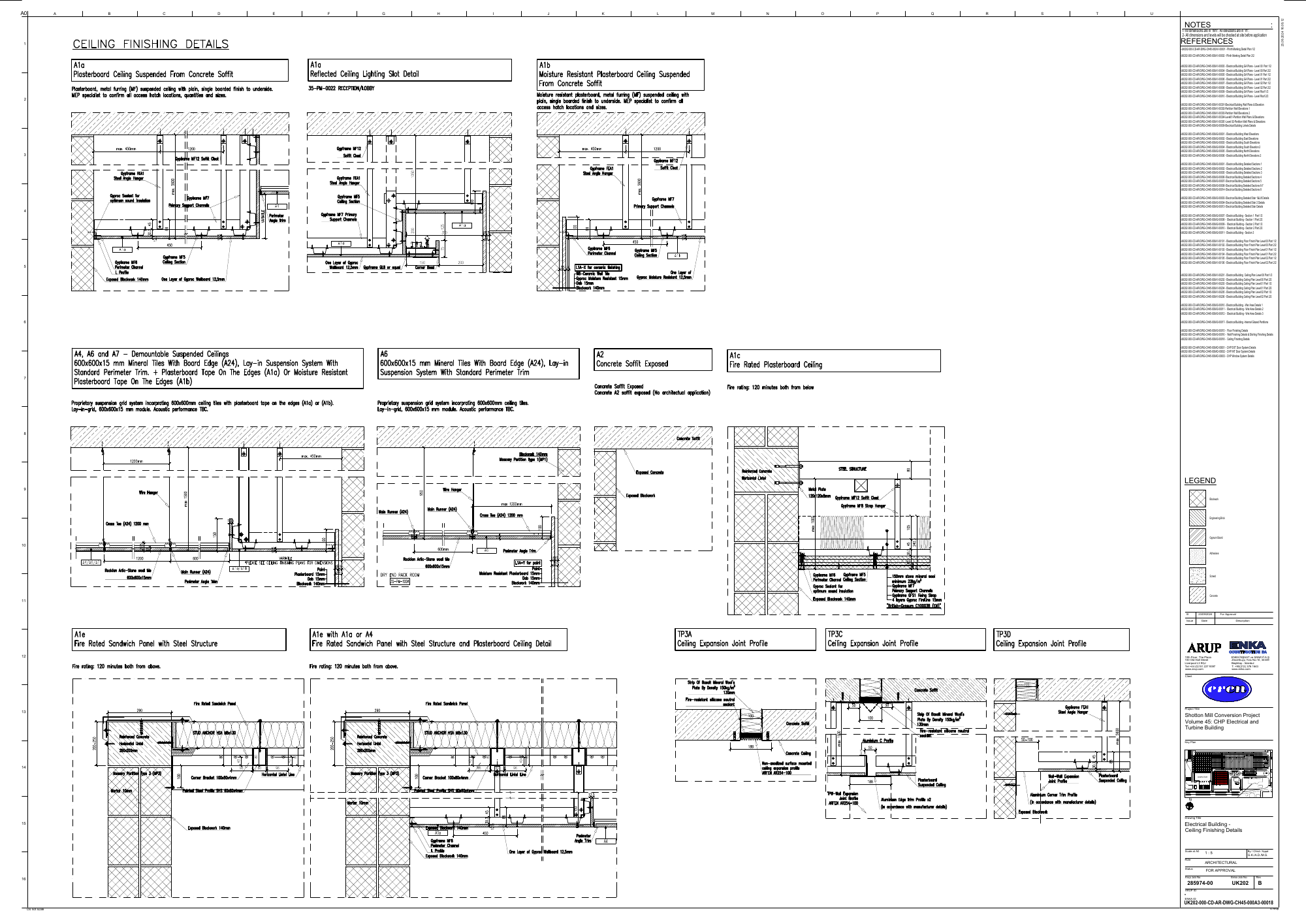

Shotton Mill Conversion Project kapsamındaki CHP elektrik binası, enerji üretim tesisinin teknik işlevlerini barındıran endüstriyel bir yapı olarak ele alınıyor. Mimari dokümantasyon; duvar bitişleri, asma tavan katmanları, aydınlatma yuvaları ve yangına dayanımlı tavan çözümlerini detaylandırıyor. Model inceleme çalışma kitabındaki notlar kapı ve pencere aileleri, duvar açıklıkları, konumlar ve tavan düzeni üzerine yoğunlaşıyor. Paftalar, teknik hacimlerin mimari bitişlerle birlikte çözümlendiği uygulama dokümantasyonunu gösteriyor.

Parametrically hizmet kapsamı

Mimari BIM model incelemesi, revizyon takibi ve uygulama detayları.

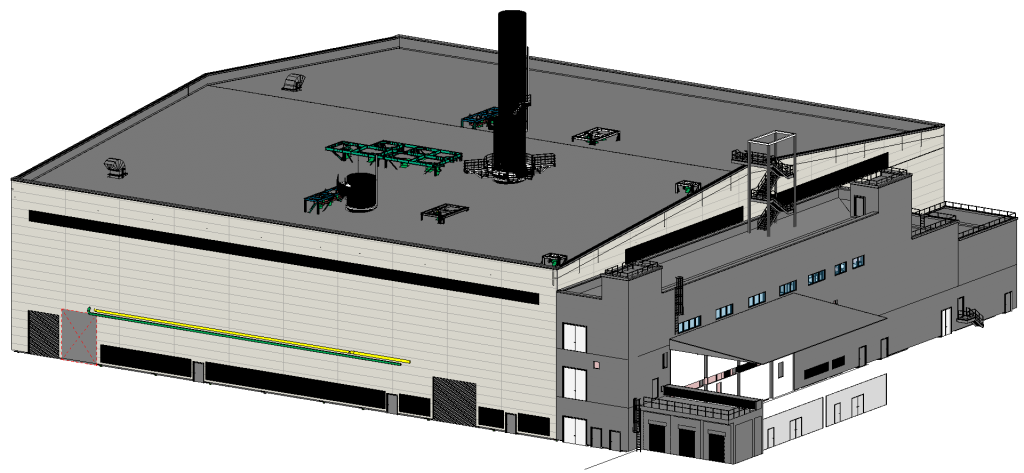

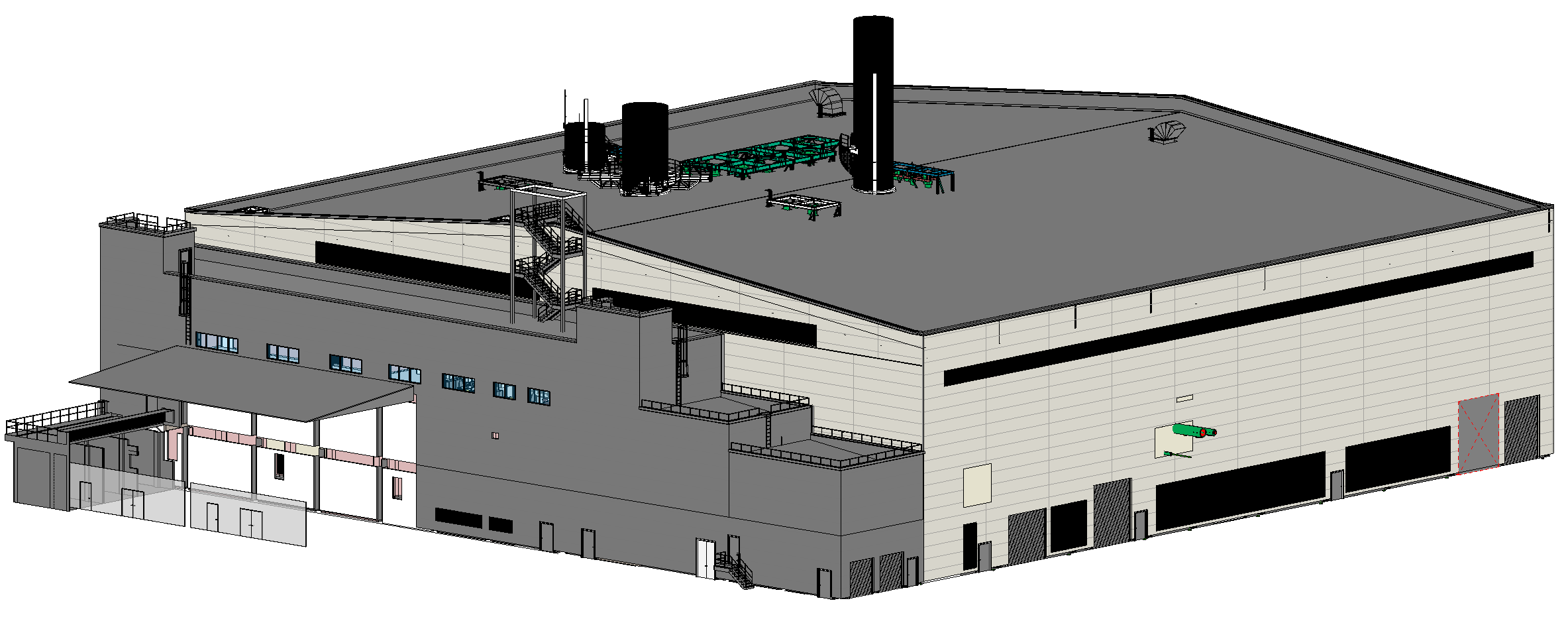

BIM modeli ve mekânsal veriler

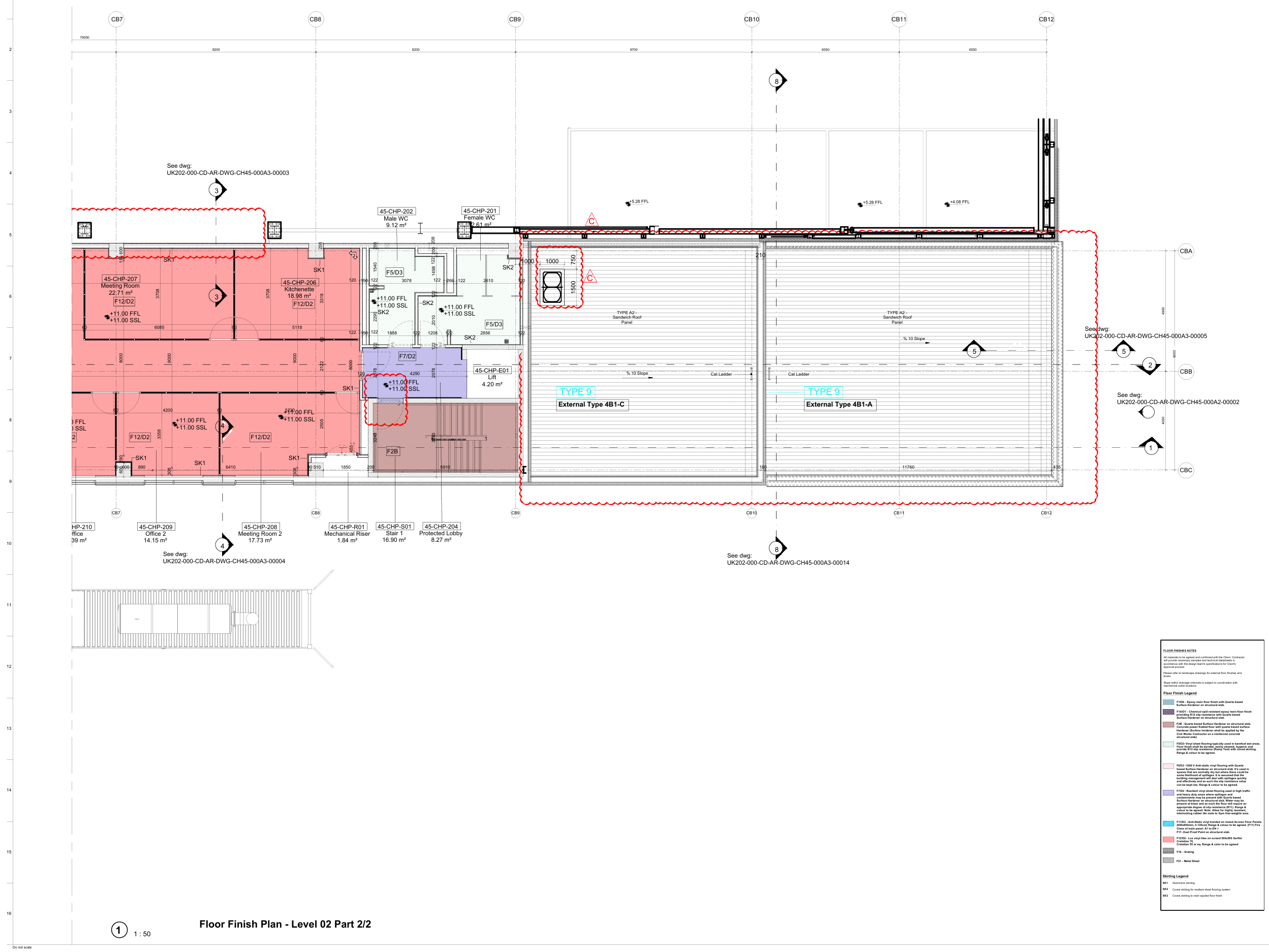

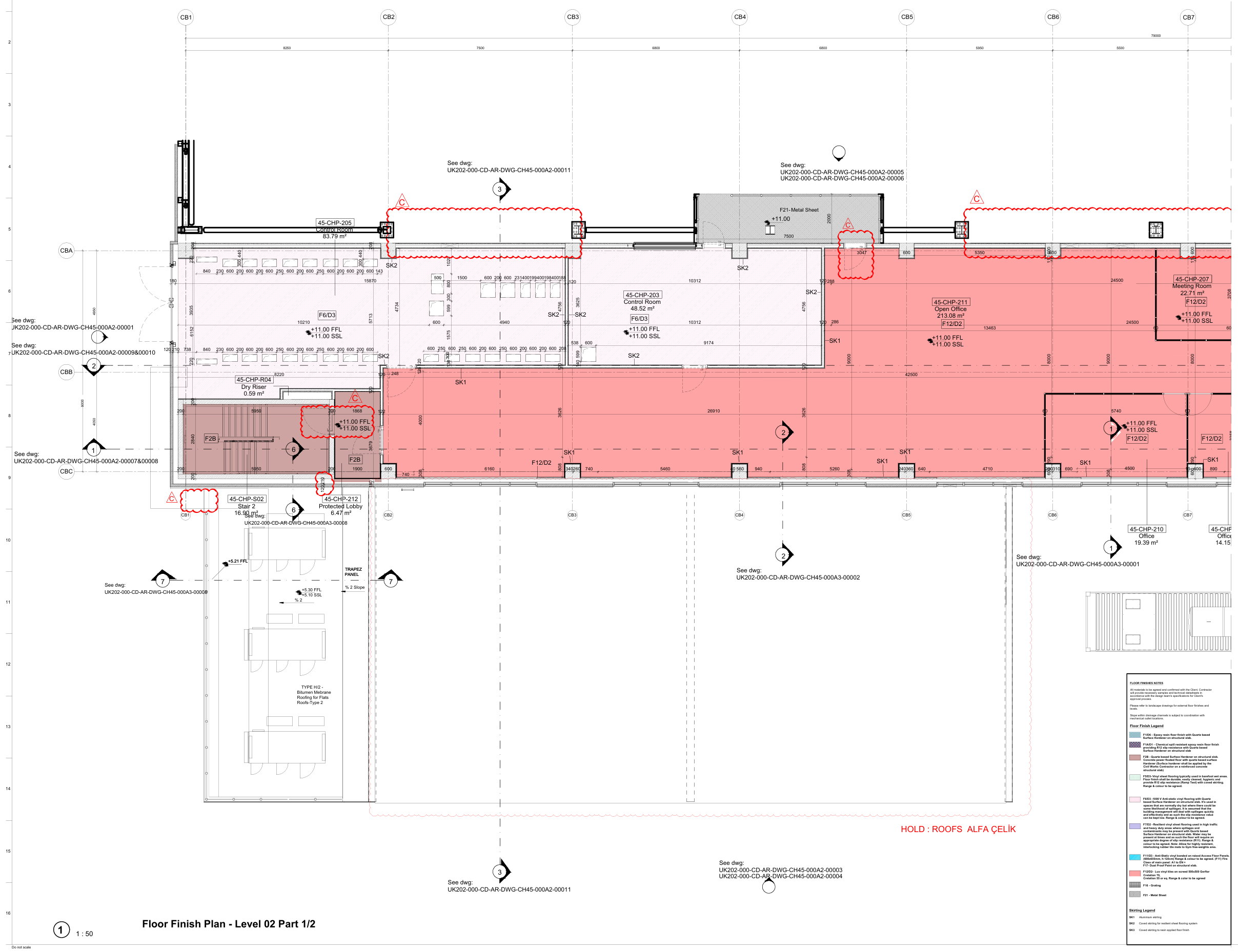

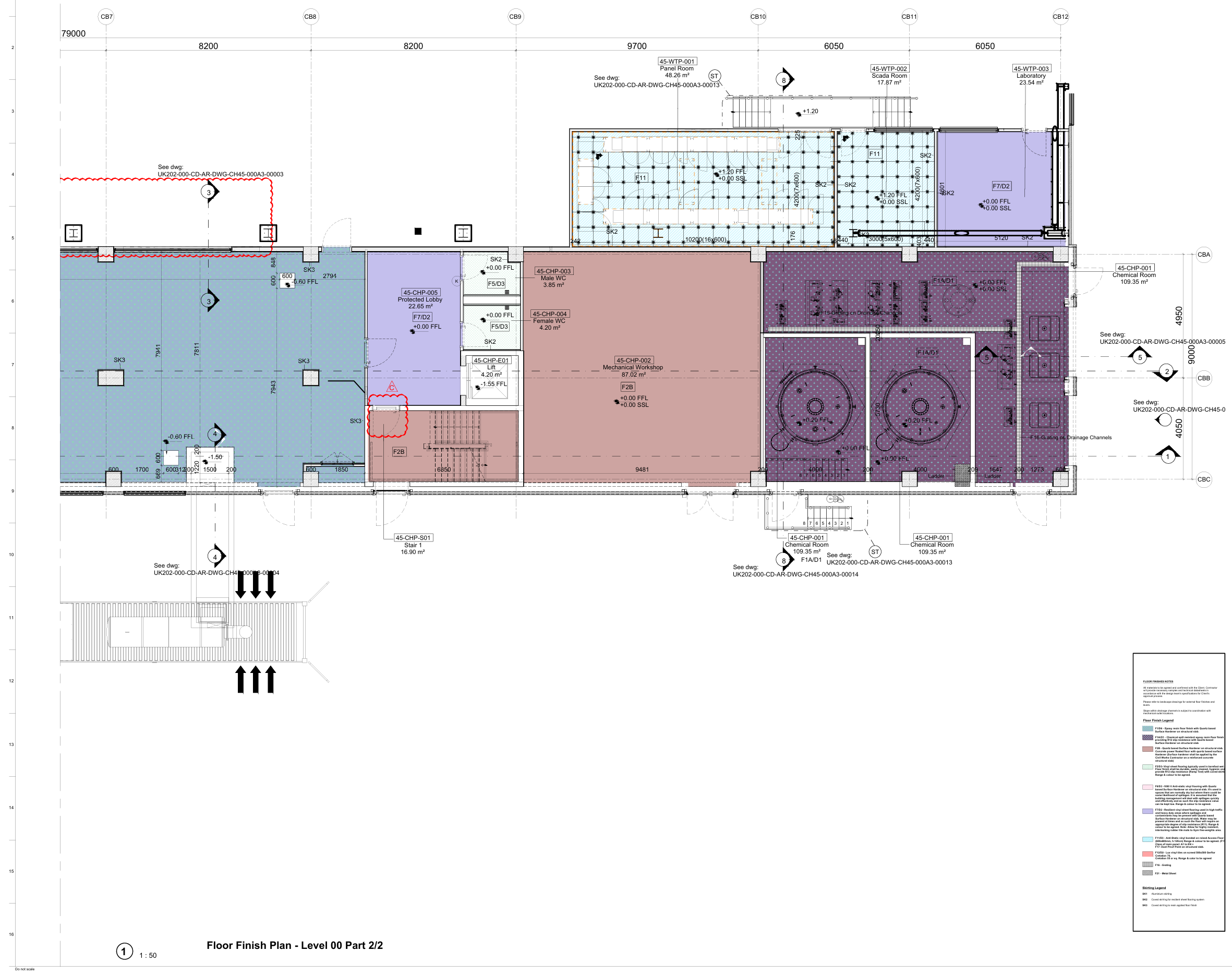

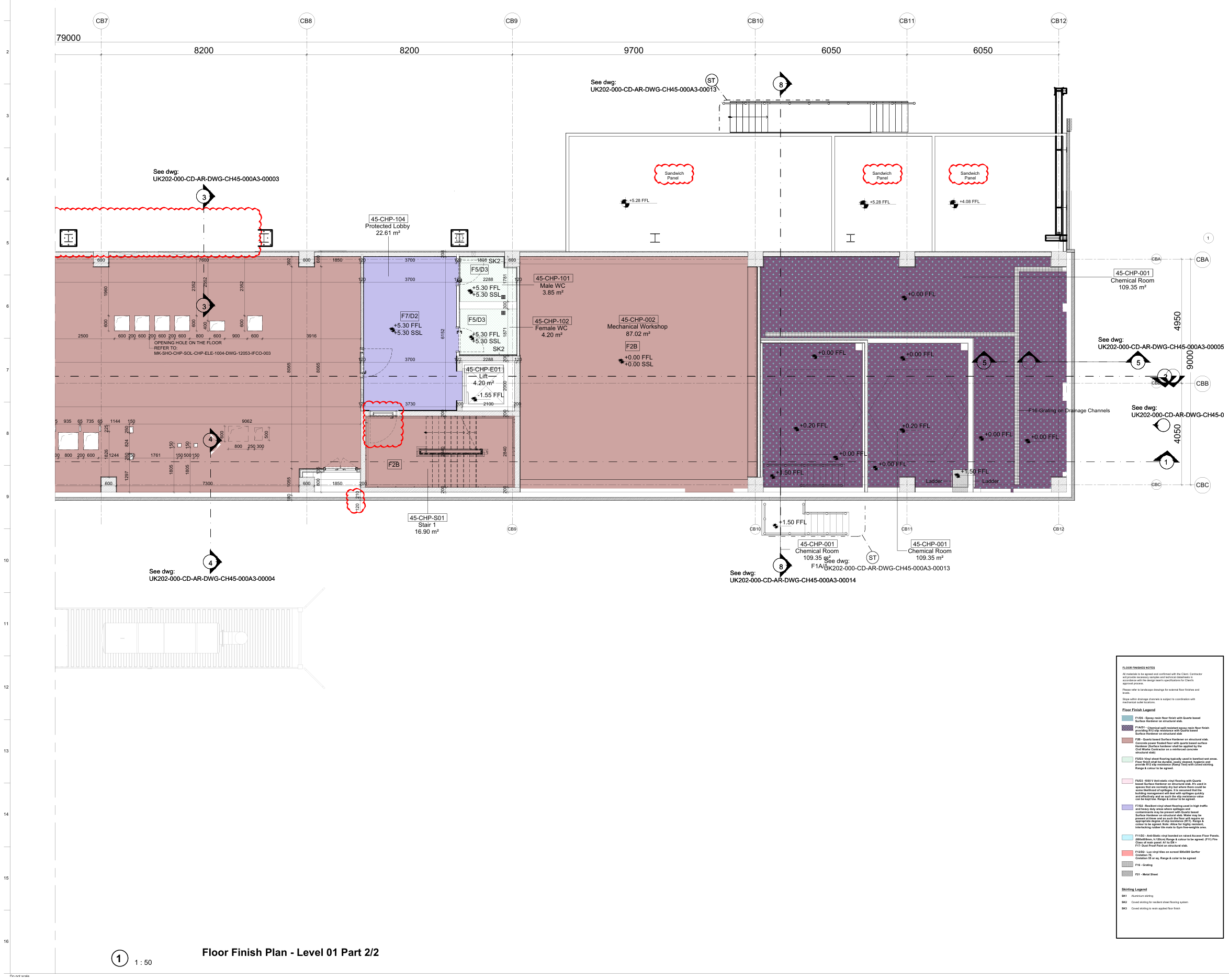

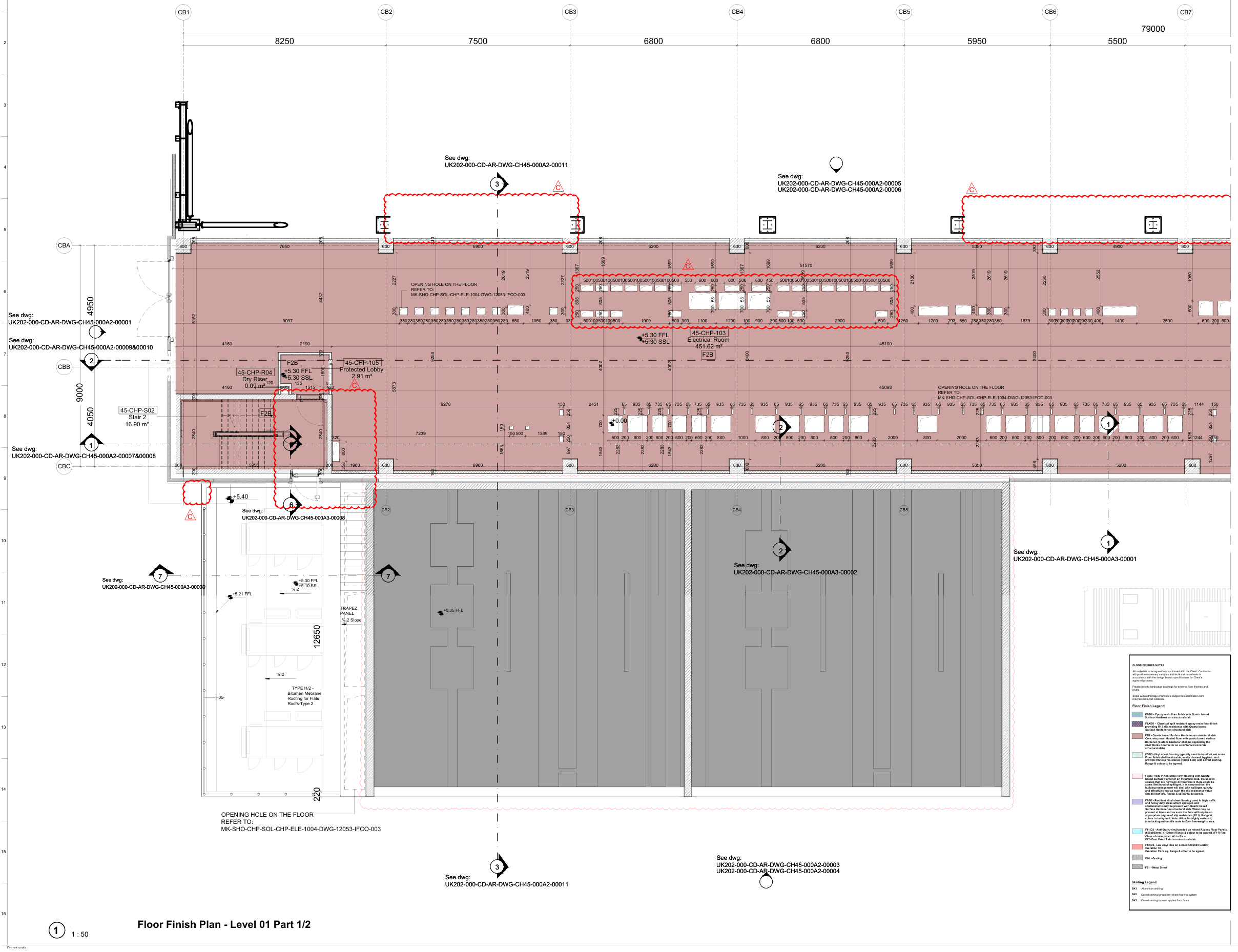

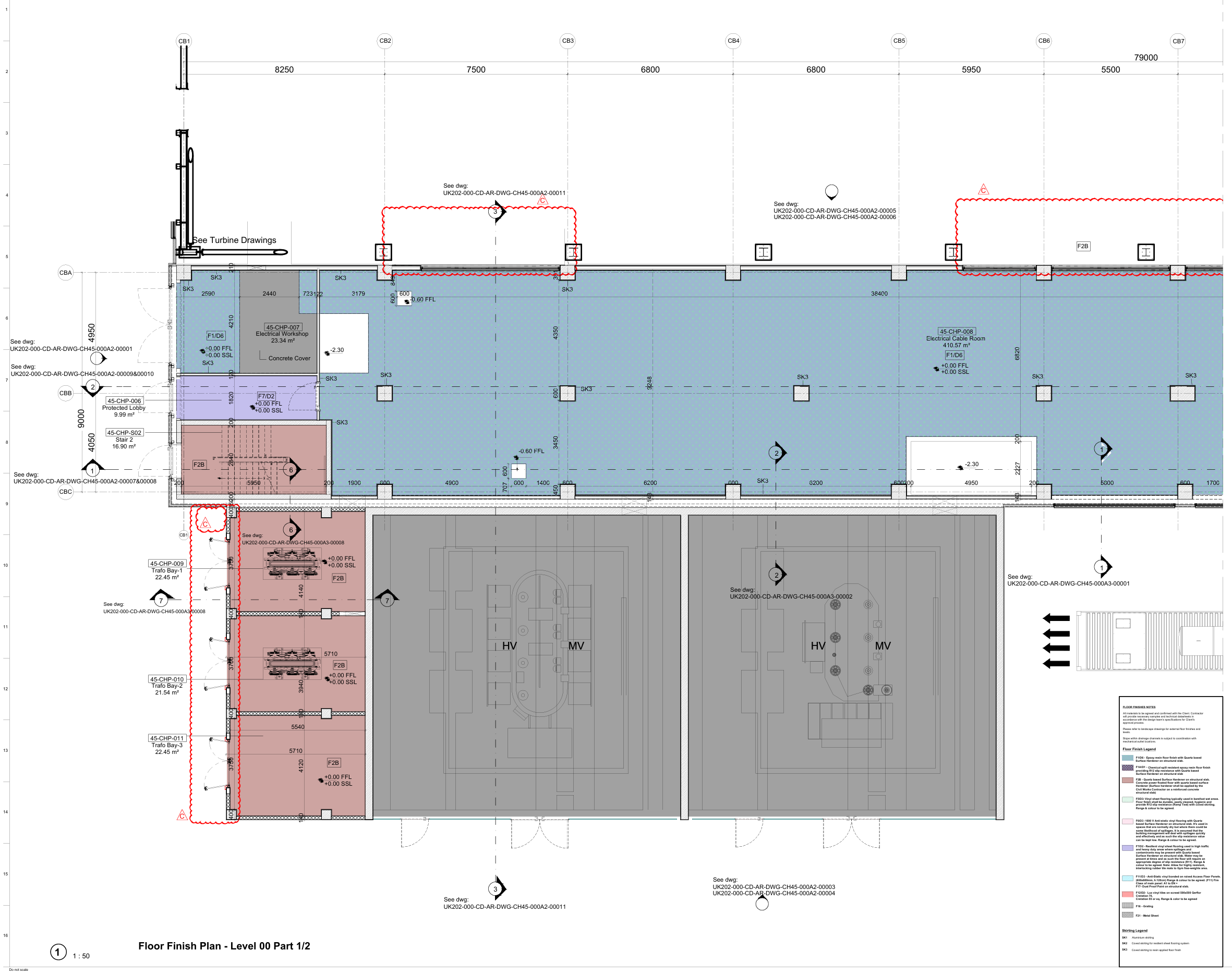

Elektrik ve Türbin Binası modelinde teknik ve idari işlevler katlara bağlı mahal kayıtlarıyla ayrıştırılmıştır. LEVEL00 kotunda pano, SCADA, laboratuvar ve trafo hacimleri; LEVEL01 kotunda elektrik odası; LEVEL02 kotunda kontrol odaları, açık ofis ve toplantı odaları tanımlanmıştır. Korunumlu holler, merdivenler, asansör ve düşey boşluklar bu işlevlerle birlikte modellenerek endüstriyel kabuk, servis erişimi ve destek hacimlerinin ilişkisi aynı BIM ortamında incelenebilir.
