Lucas Villa yerleşimi, konaklama birimlerini restoran, resepsiyon-kafe, havuz ve servis alanlarıyla birlikte düzenler. Ortak kullanımlı alanlar, güvenlik ve teknik hacimler vaziyet planında aynı yerleşim içinde ele alınır.
Sayısal çalışma kapsamında farklı yapı tipleri ve kat düzenleri için ayrı Revit dosyaları bulunur. Ana model ve tipoloji dosyaları, yerleşim ölçeğindeki kararlarla tekil yapı kapsamlarını ayrı sayısal çalışma bileşenleri halinde düzenler.

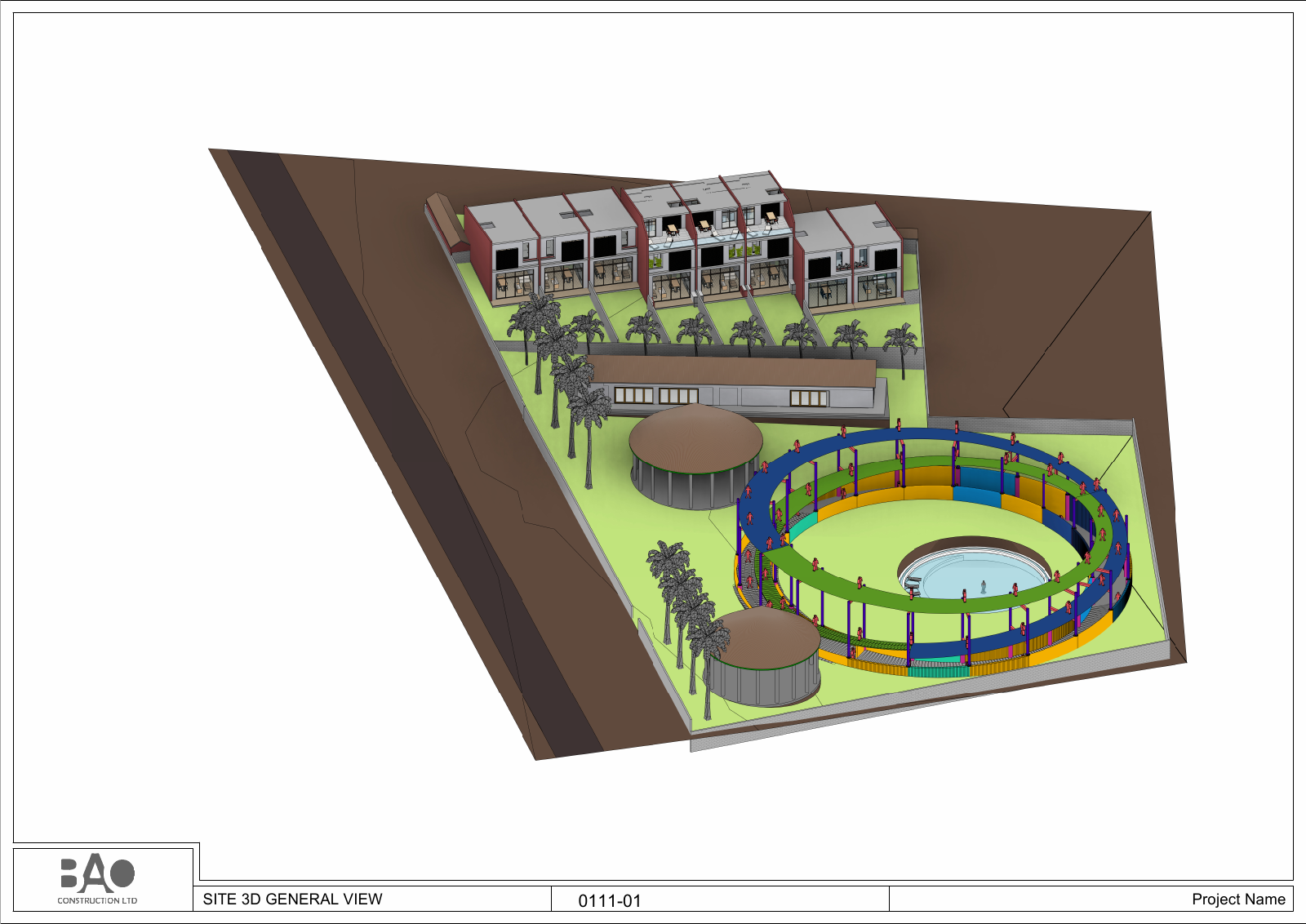

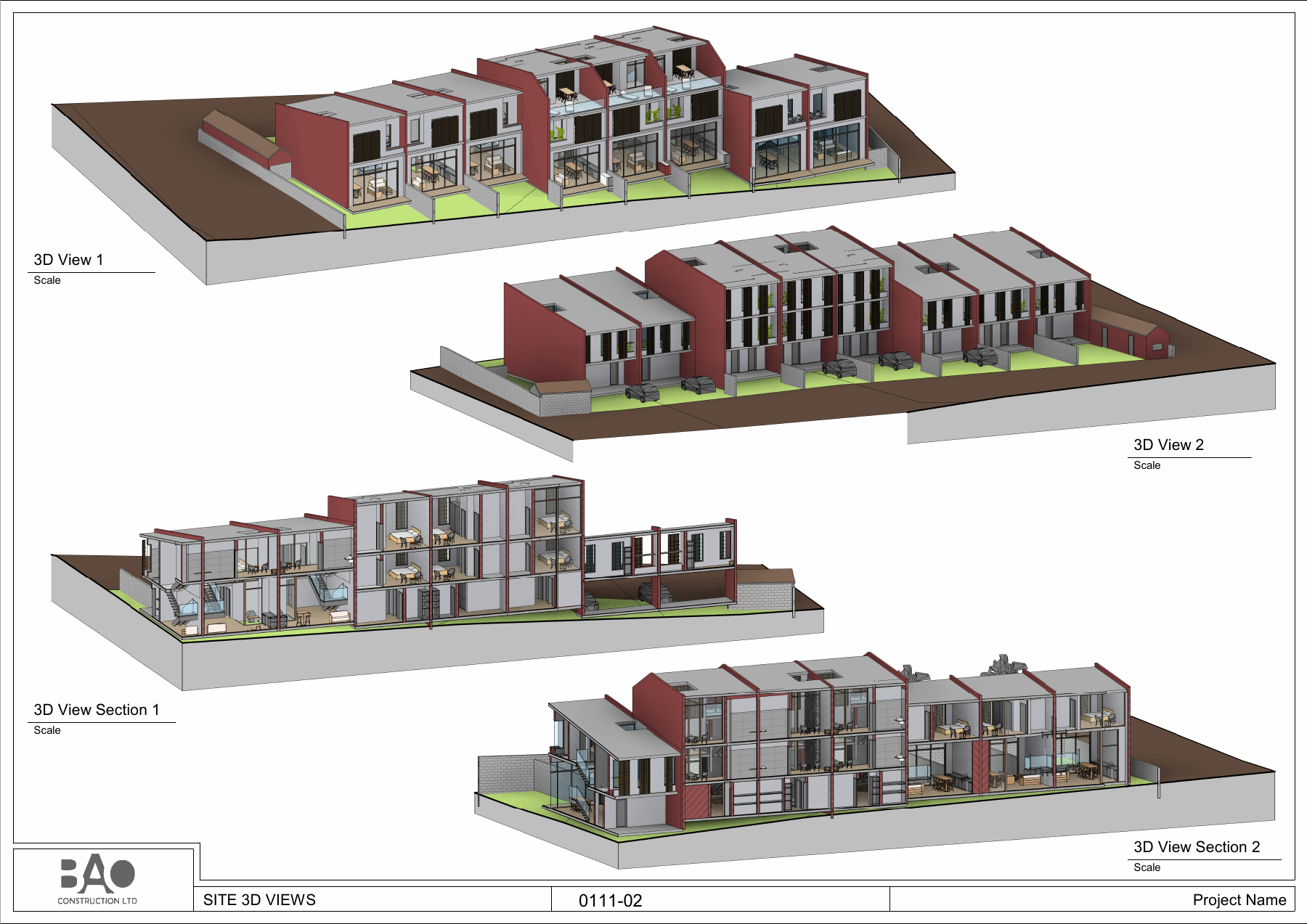

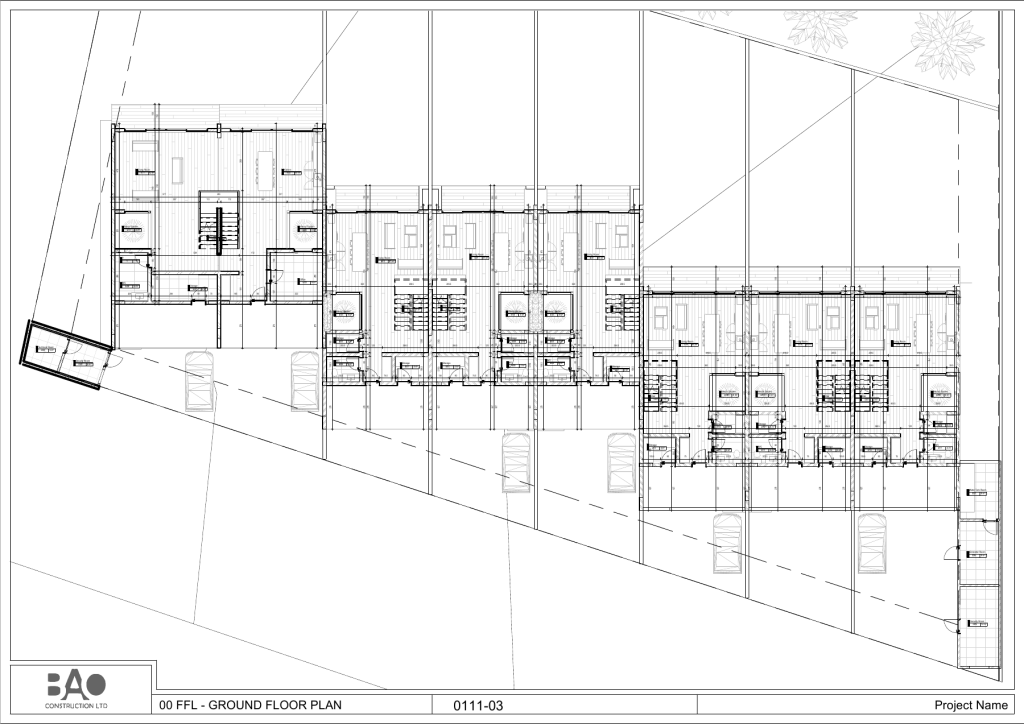

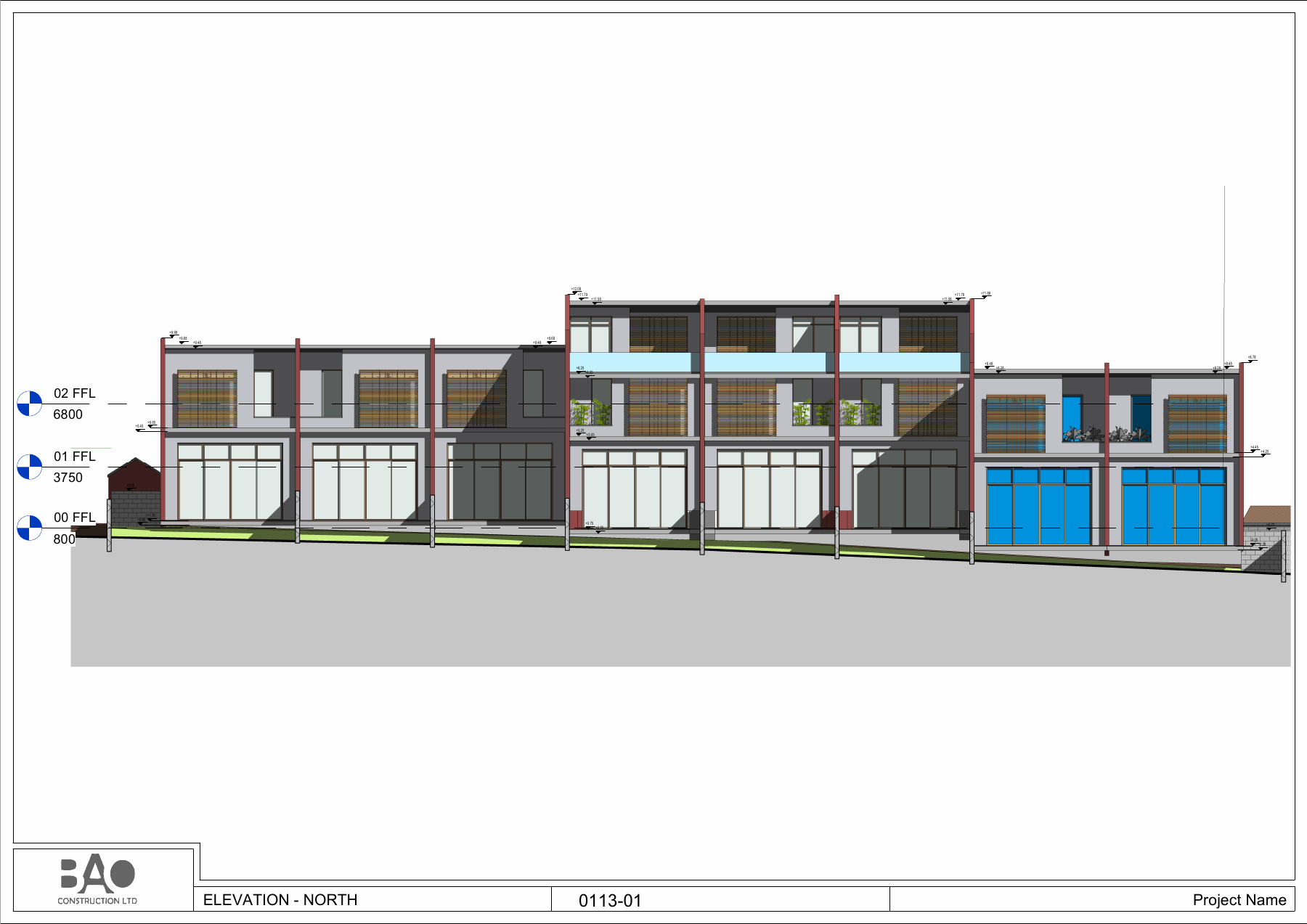

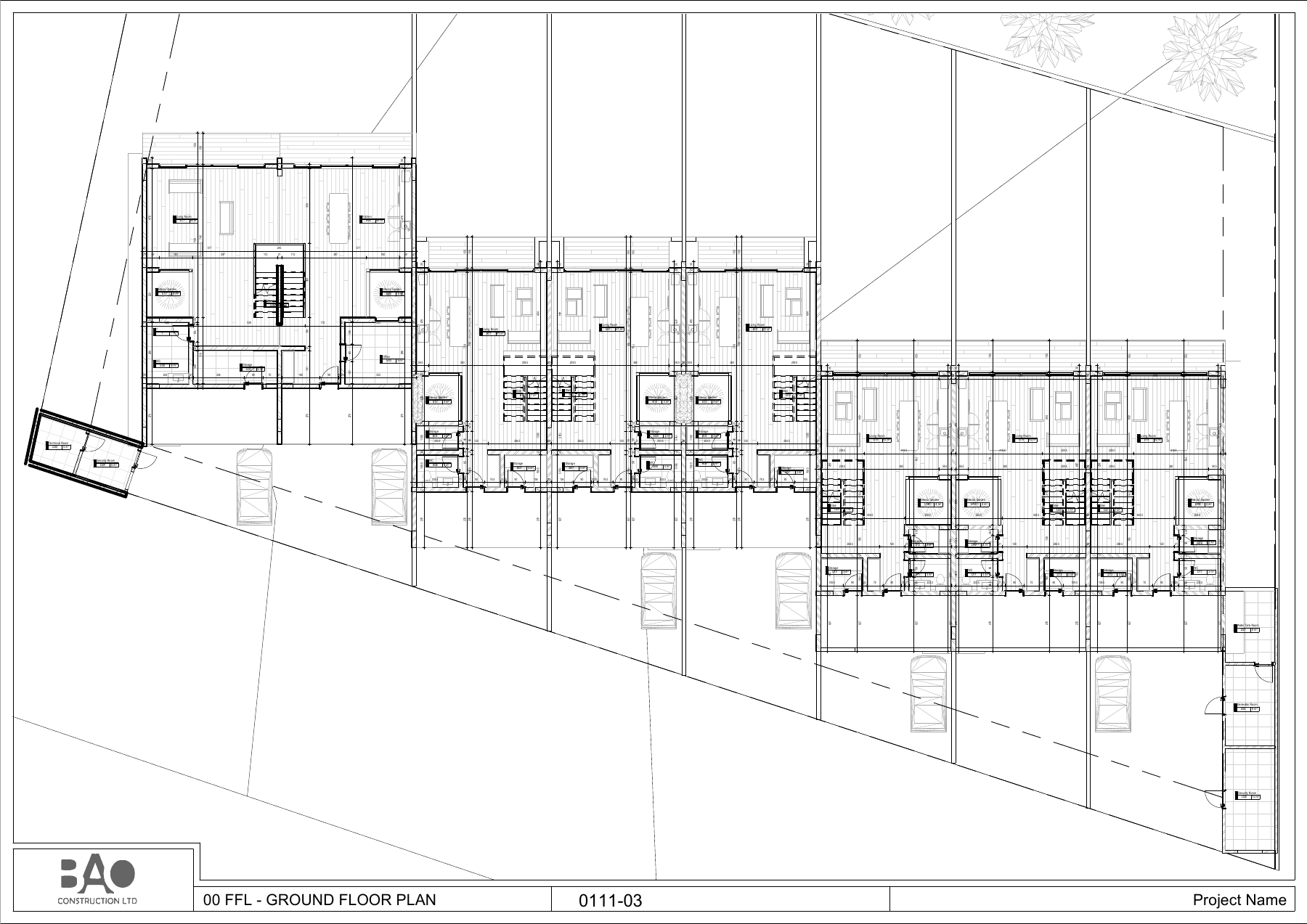

Mimari çizim seti; vaziyet, üç boyutlu genel görünüşler, kat planları ve cepheleri bir araya getirir. Bu anlatım, konaklama birimlerinin ortak alanlarla ilişkisini ve tipler arasındaki plan farklarını birlikte değerlendirmeye olanak verir.
Parametrically hizmet kapsamı
Yapı tiplerine ayrılmış mimari Revit çalışmaları ve pafta üretimi.
BIM modeli ve mekânsal veriler
Lucas Villa arşivindeki iki katlı 0004 bileşen modeli; yaşam alanı, mutfak, çalışma alanı, depolama ve iç bahçe kayıtlarını ortak bir mimari kurgu içinde içerir. Native aksonometri çatı, cephe ve kat ilişkisini doğrudan bu bileşenden gösterir. Mahal alanı iç bahçe kayıtlarını da içerir; tek tipin alanı yerleşim sayısıyla çarpılmadığı gibi tüm Lucas Villa projesinin toplam alanı olarak da sunulmamıştır.
- 0004bileşen modelinin pozitif mahal alanları toplamı (iç bahçe dahil)
- 222,43 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native modelin pozitif alanlı, yerleştirilmiş Room öğeleri; teras gibi dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir.
| Model katı | Faz / seçenek | Mahallerin alanı |
|---|---|---|
| 01 MZ FFL | New Construction / Ana model | 48,74 m² |
| 00 FFL | New Construction / Ana model | 124,98 m² |
| 01 FFL | New Construction / Ana model | 48,70 m² |
Görev
Otel
-
Uzmanlık
Yapı tiplerine ayrılmış mimari Revit çalışmaları ve pafta üretimi
