Mayer House

Konut

Mayer House

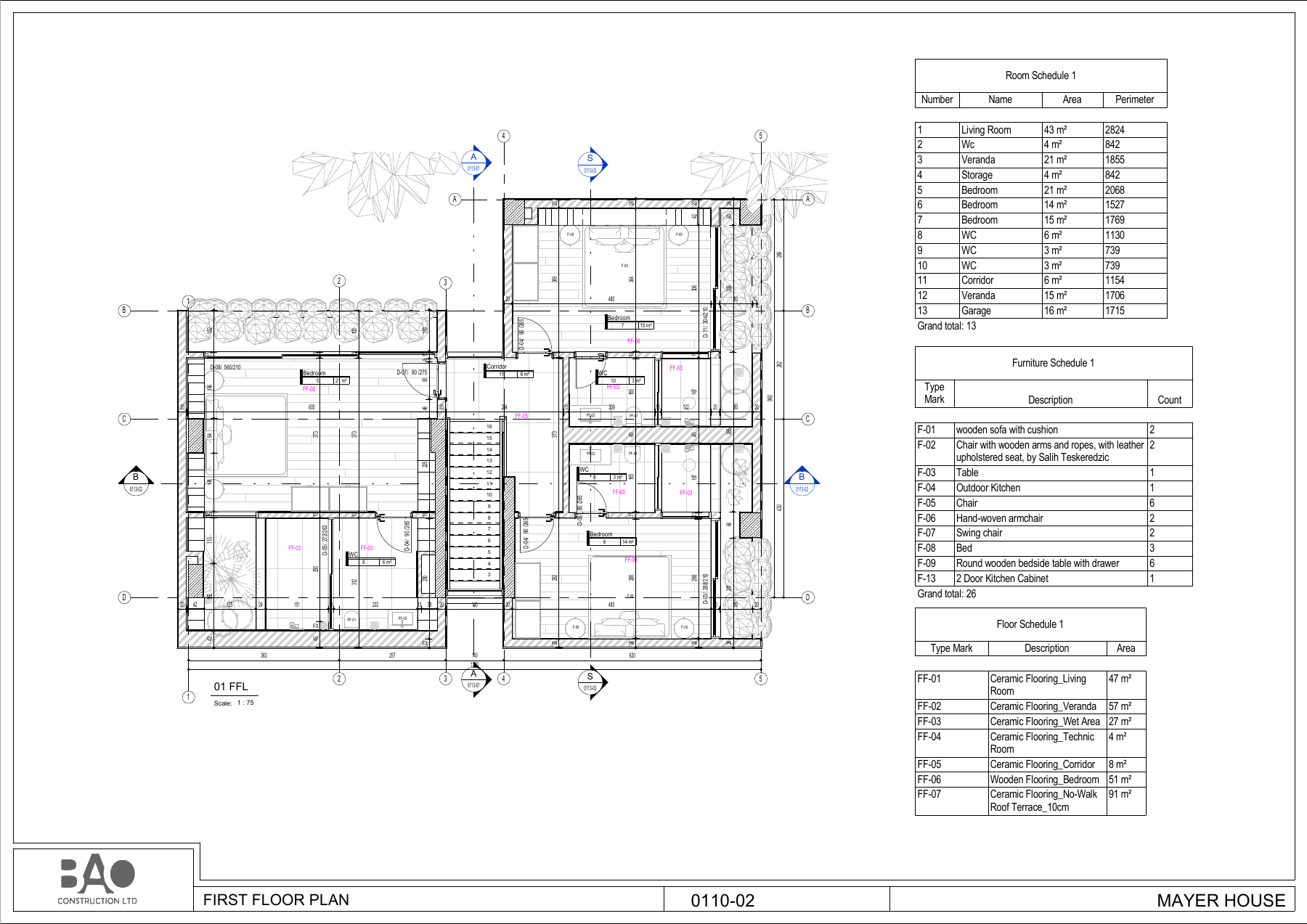

Mayer House tasarımı, yaşam alanlarını açık ve yarı açık mekânlarla birlikte ele alır. Zemin kat planında yaşam odası, veranda, servis alanları ve garaj; üst katta yatak odaları, banyolar ve dolaşım alanları yer alır. Bahçe duvarı ve giriş düzeni, evin çevresiyle kurduğu ilişkiyi tanımlar.

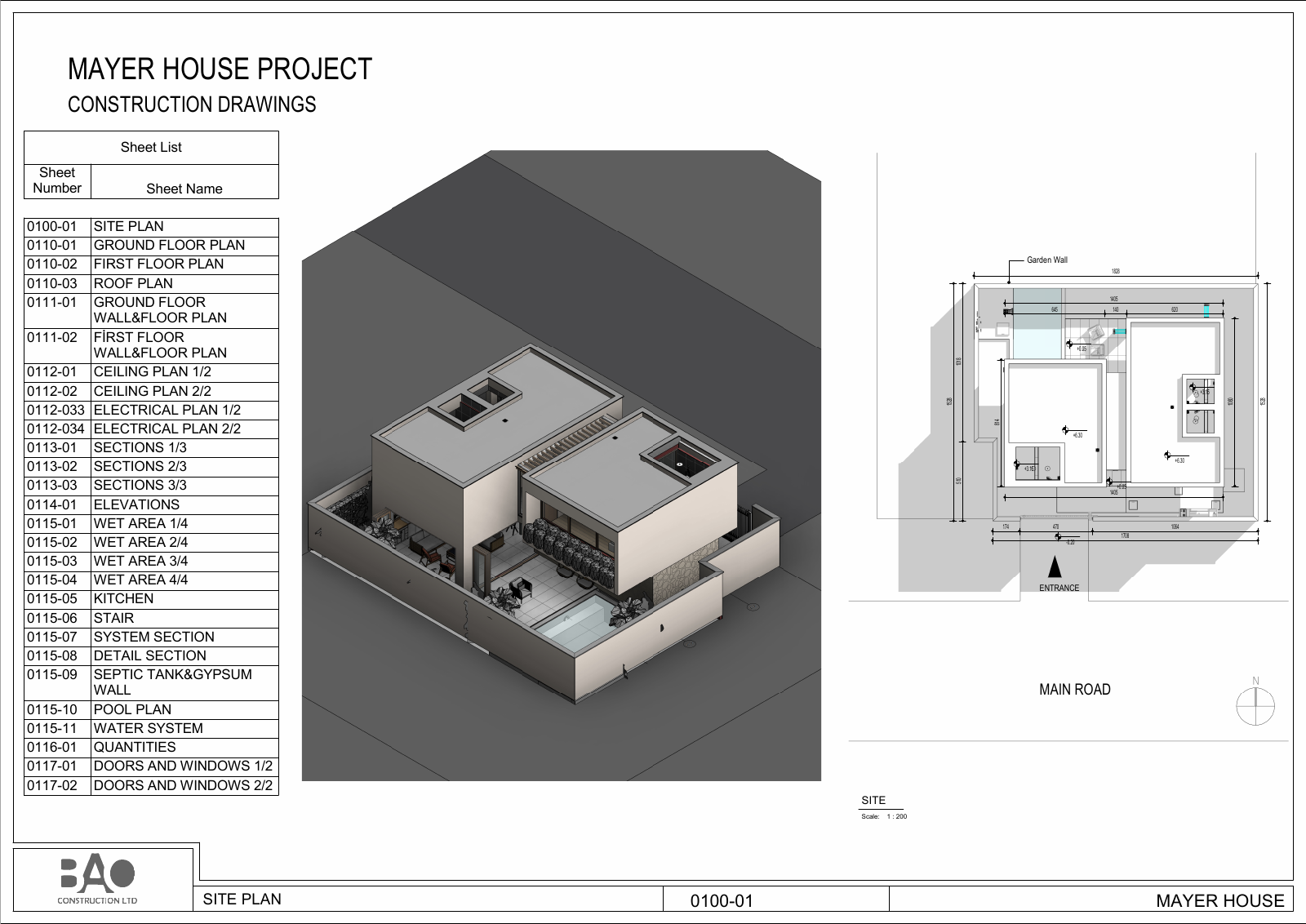

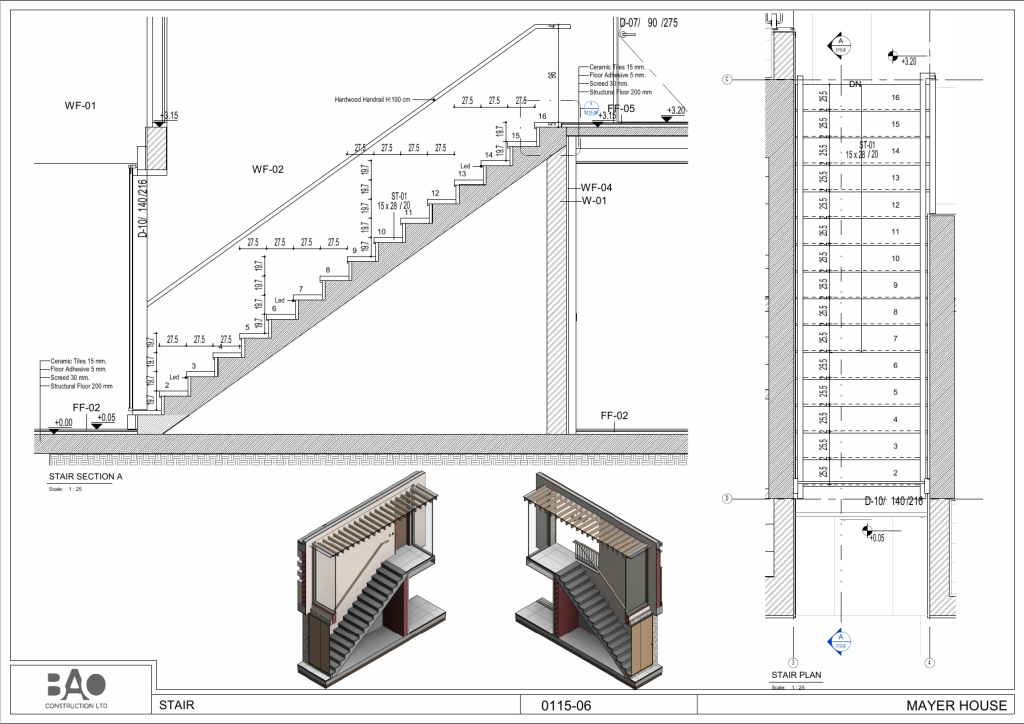

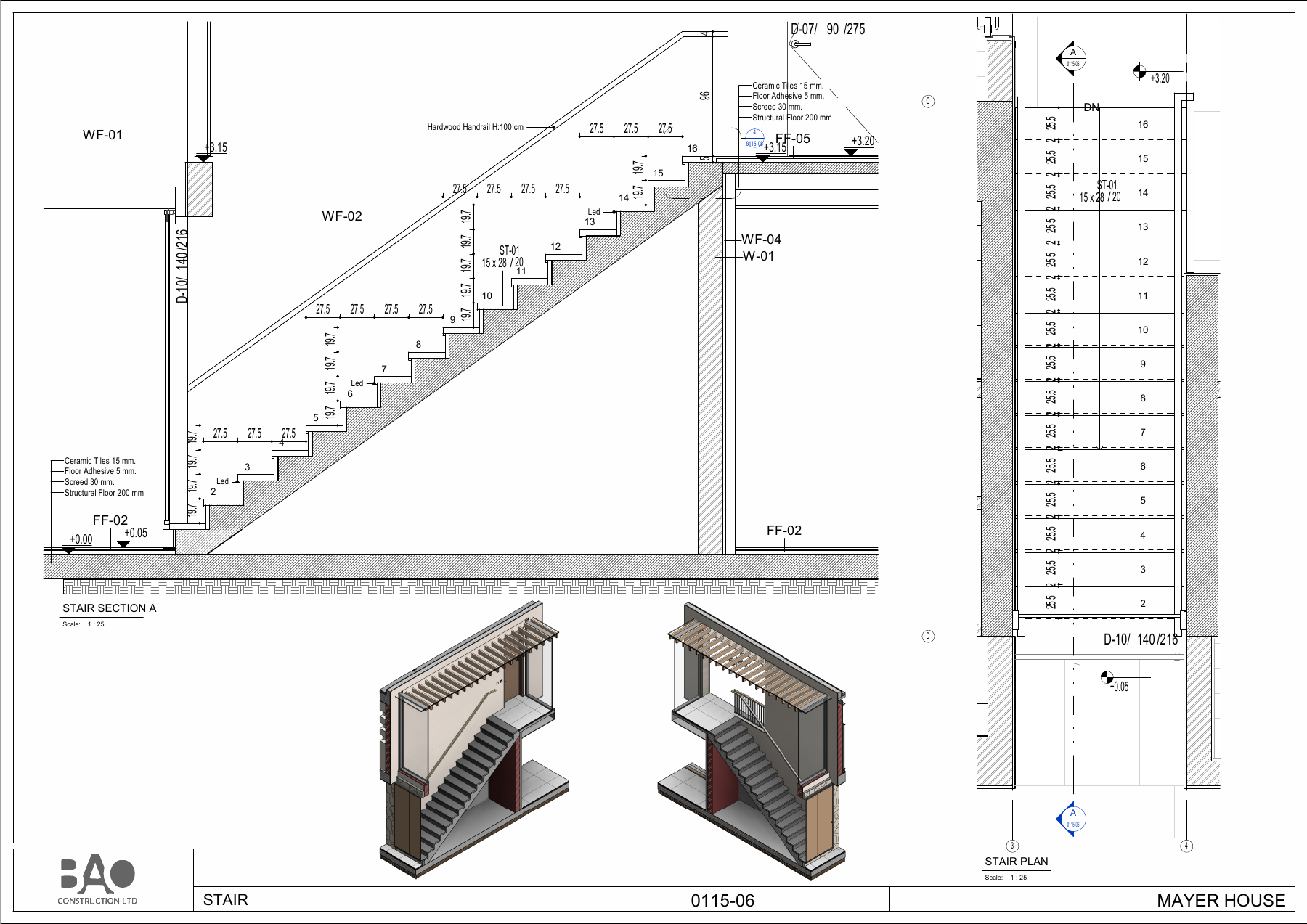

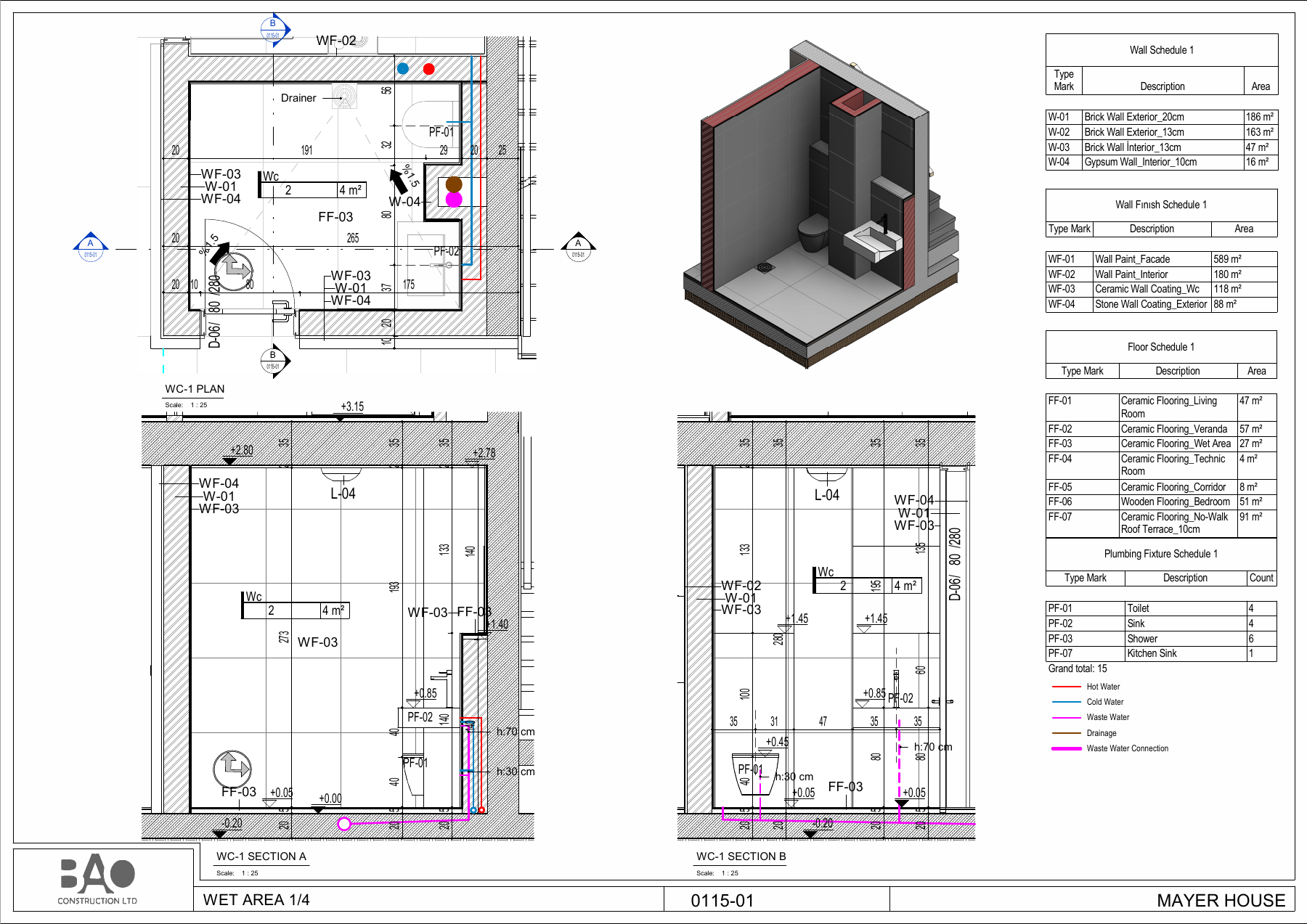

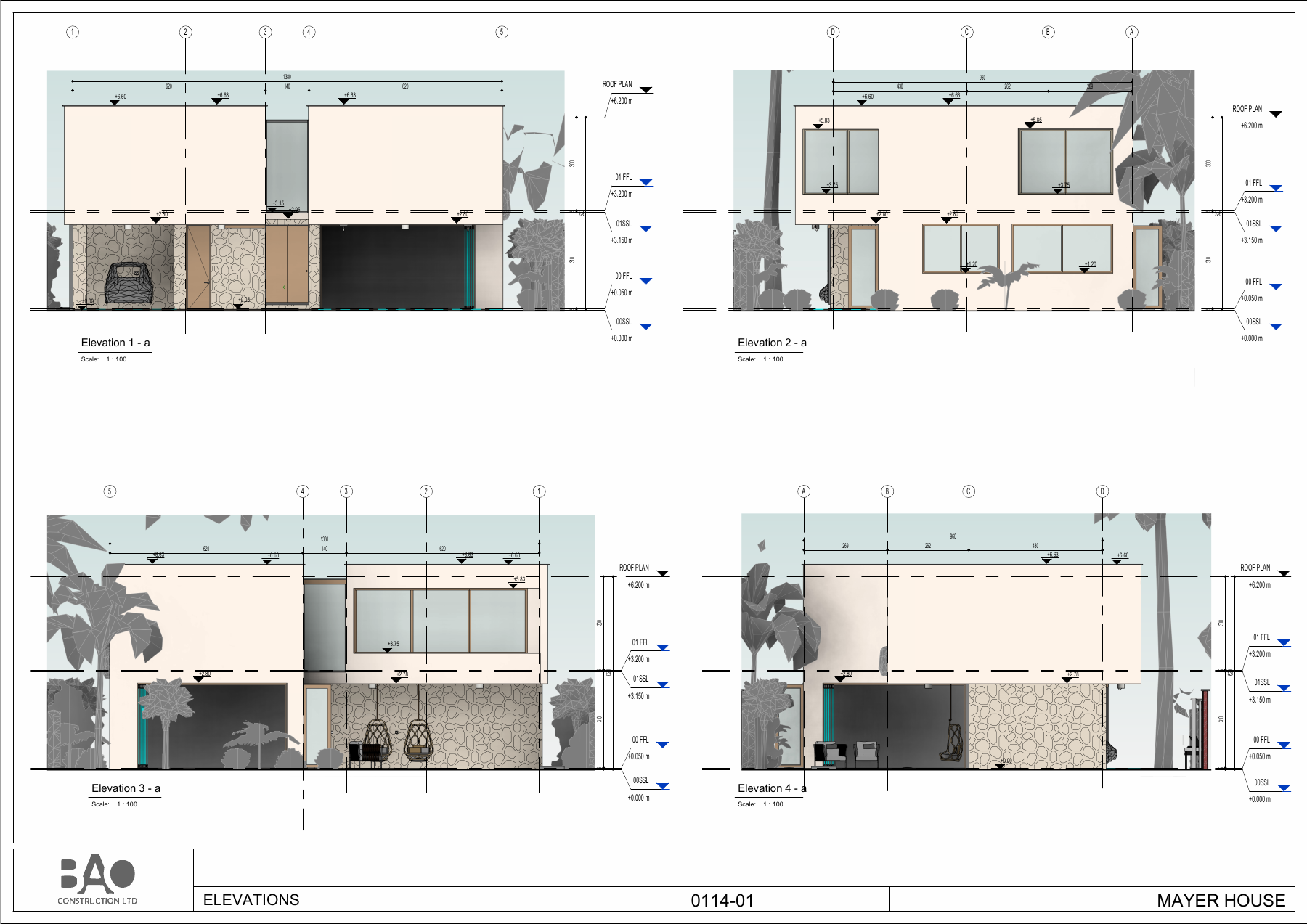

Aynı proje koduyla sunulan Revit modeli, PDF ve DWG çizim paketi; vaziyet, kat ve çatı planlarını kesit, cephe ve detay paftalarıyla birlikte içerir. Islak hacim, mutfak, merdiven, havuz ve su sistemi detayları, mimari kararların uygulama ölçeğindeki karşılıklarını gösterir. Metraj ve kapı-pencere çizelgeleri de çizim setine eşlik eder.

Mahal, kapı-pencere ve bitiş çizelgeleri; geometrik anlatıma alan, eleman tipi ve malzeme bilgisi ekler. Böylece uygulama çizimleri, konutun farklı yapı bileşenlerini yalnız biçimleriyle değil, tanımlı özellikleriyle de birlikte ele alır.

Parametrically hizmet kapsamı

Mimari Revit modeli, uygulama paftaları, metraj ve eleman çizelgeleri.

BIM modeli ve mekânsal veriler

Mayer House modelinde iki kütle arasındaki geçiş, çatı açıklıkları ve yapının bahçeyle ilişkisi ortak mimari geometri üzerinden okunur. Native aksonometri bu kütle ve dış mekân ilişkisini gösterirken mahal dökümü teras/veranda adlarını taşıyan kayıtları ayrı bir alt küme olarak ayırır. Model alanı yasal net alan hesabı veya arazi büyüklüğü yerine mevcut mahal kayıtlarının kapsamını ifade eder.

Pozitif alanlı model mahalleri toplamı (teras/veranda/balkon adları dahil)

172,79 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native modelin pozitif alanlı, yerleştirilmiş Room öğeleri; teras gibi dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir.

Teras/veranda/balkon adı taşımayan pozitif model mahalleri

136,18 m²
Faz / seçenek: Belirtilmedi / Ana model. Yalnız mahal adlarına göre sınıflandırılmış model alt kümesi. Yasal/kadastral net alan ya da tasdikli alan hesabı değildir.

Model katı	Faz / seçenek	Mahallerin alanı
00SSL	New Construction / Ana model	29,41 m²
01SSL	New Construction / Ana model	49,24 m²
00 FFL	New Construction / Ana model	74,13 m²
01 FFL	New Construction / Ana model	20,00 m²
