Shumbana 2 Villas
Shumbana 2 Villas

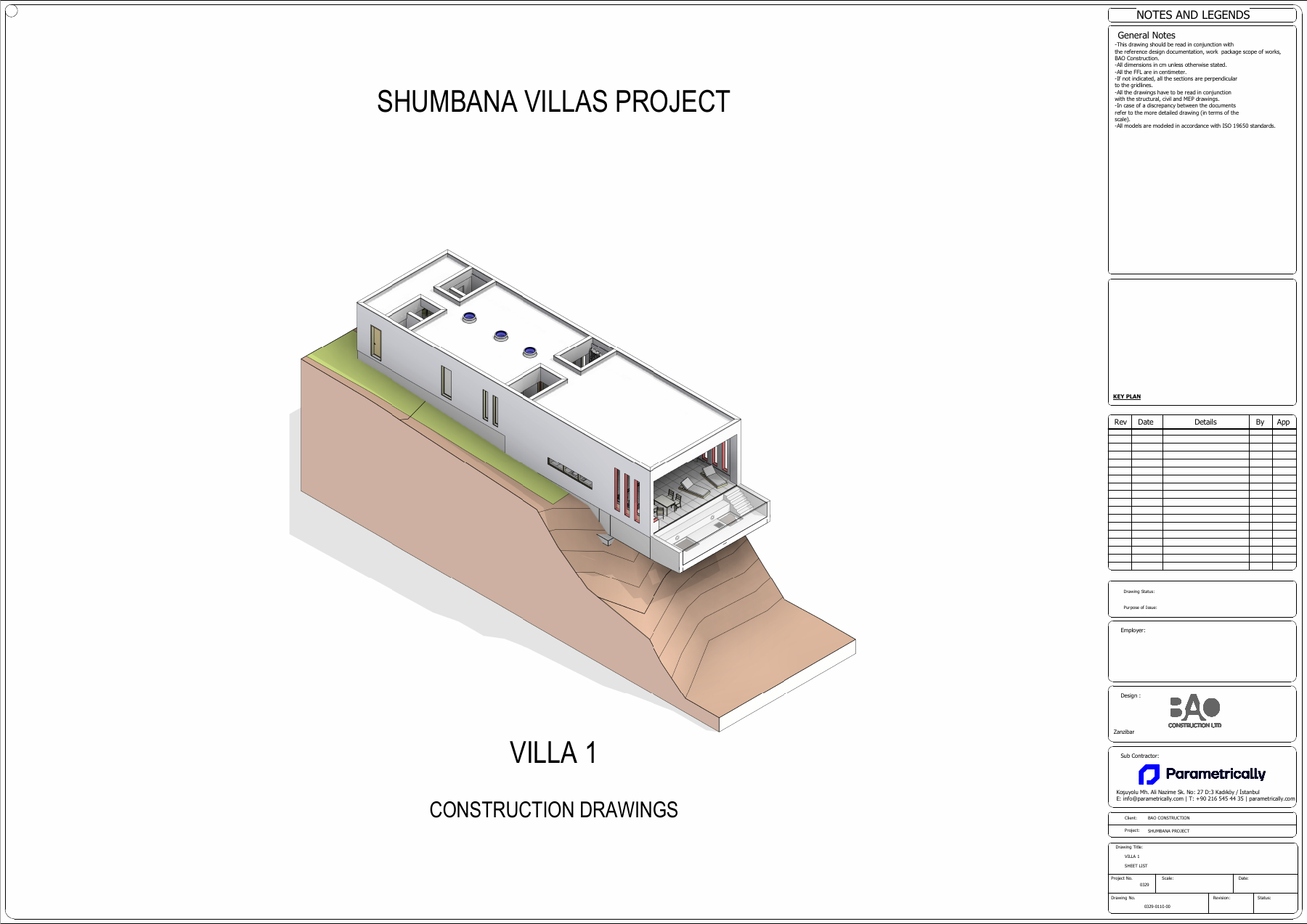

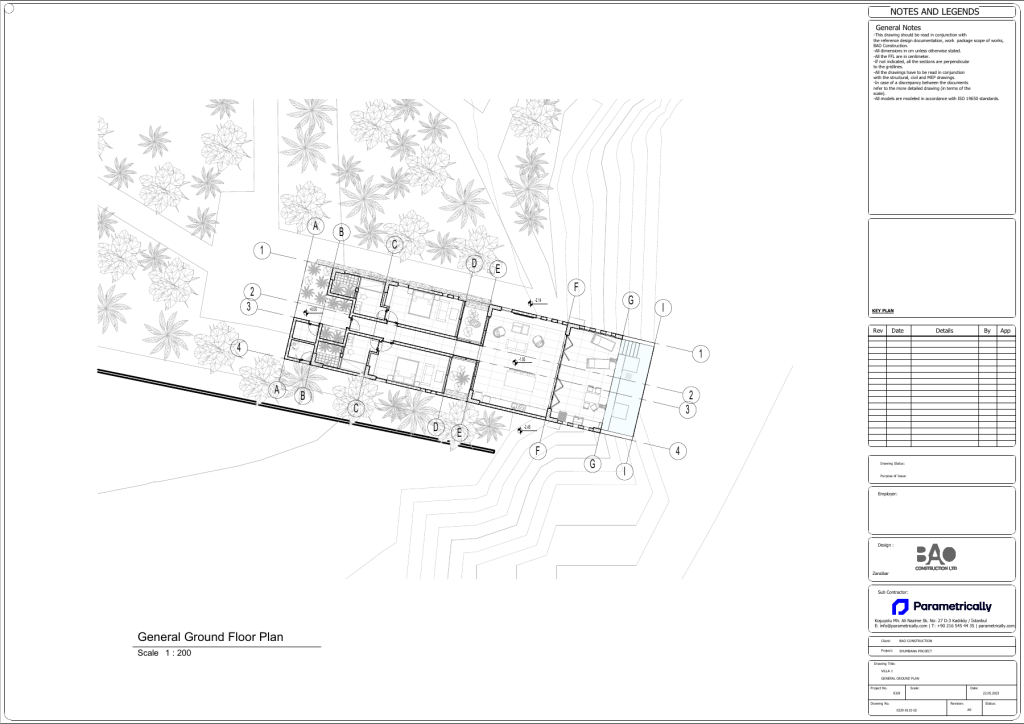

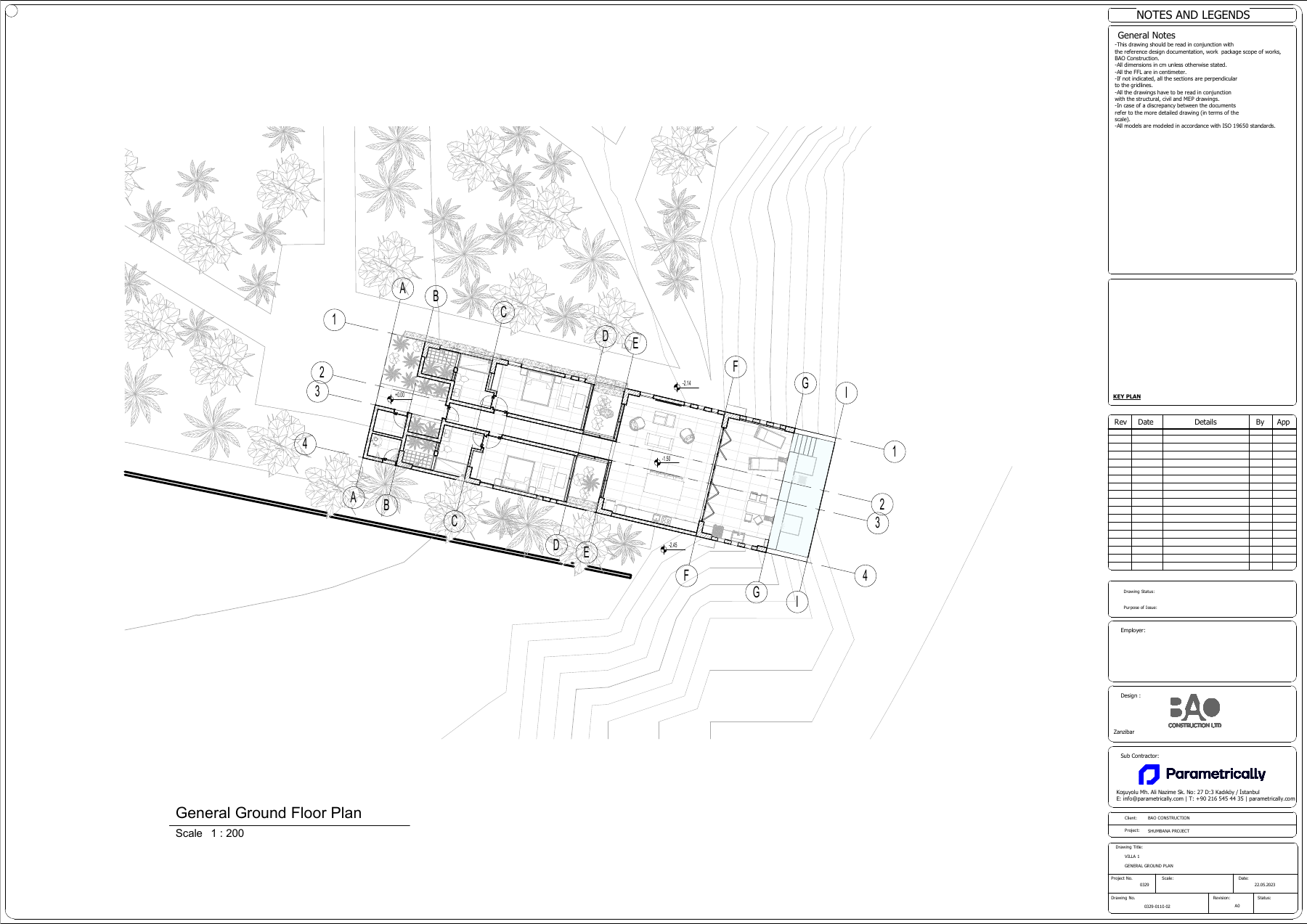

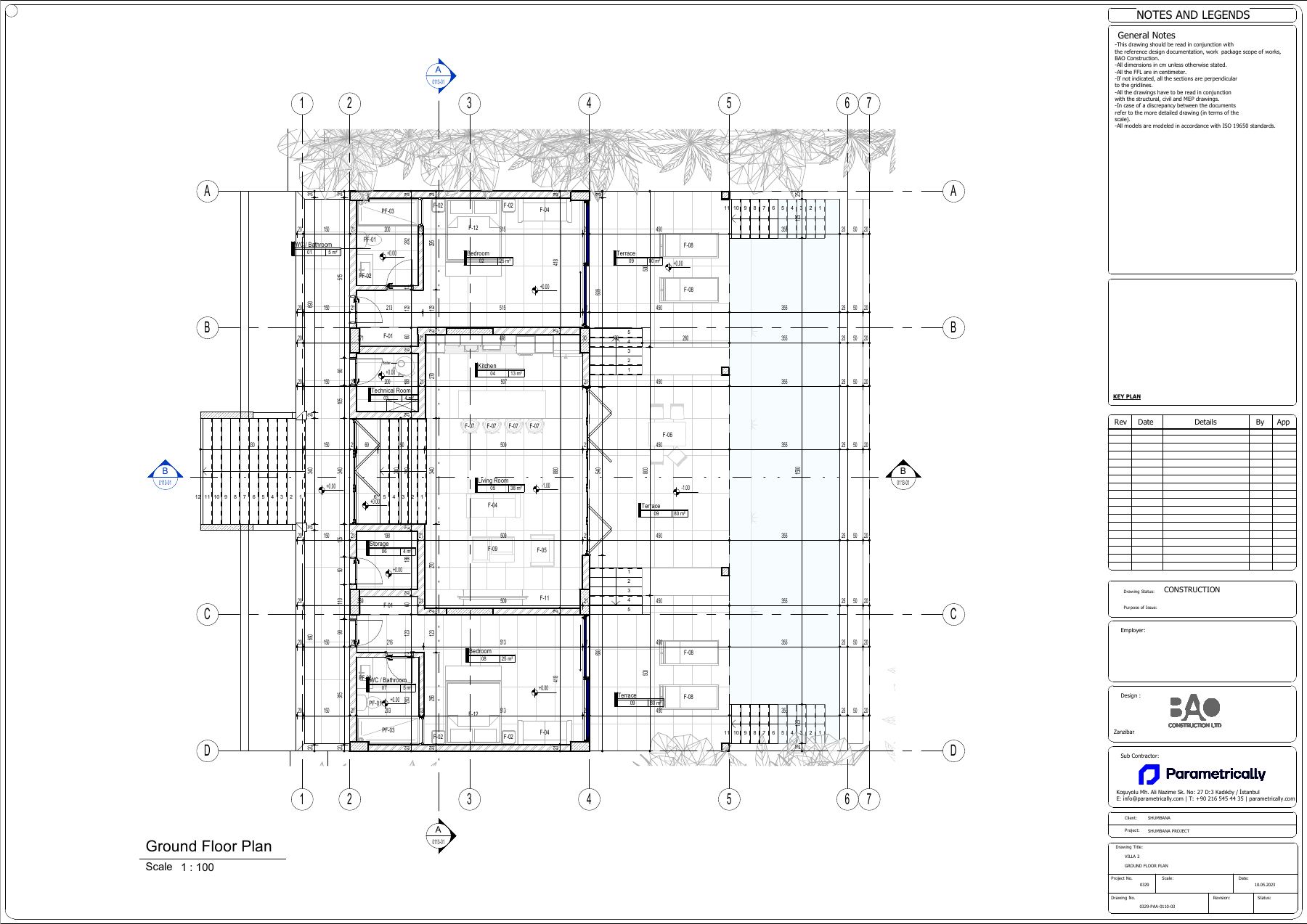

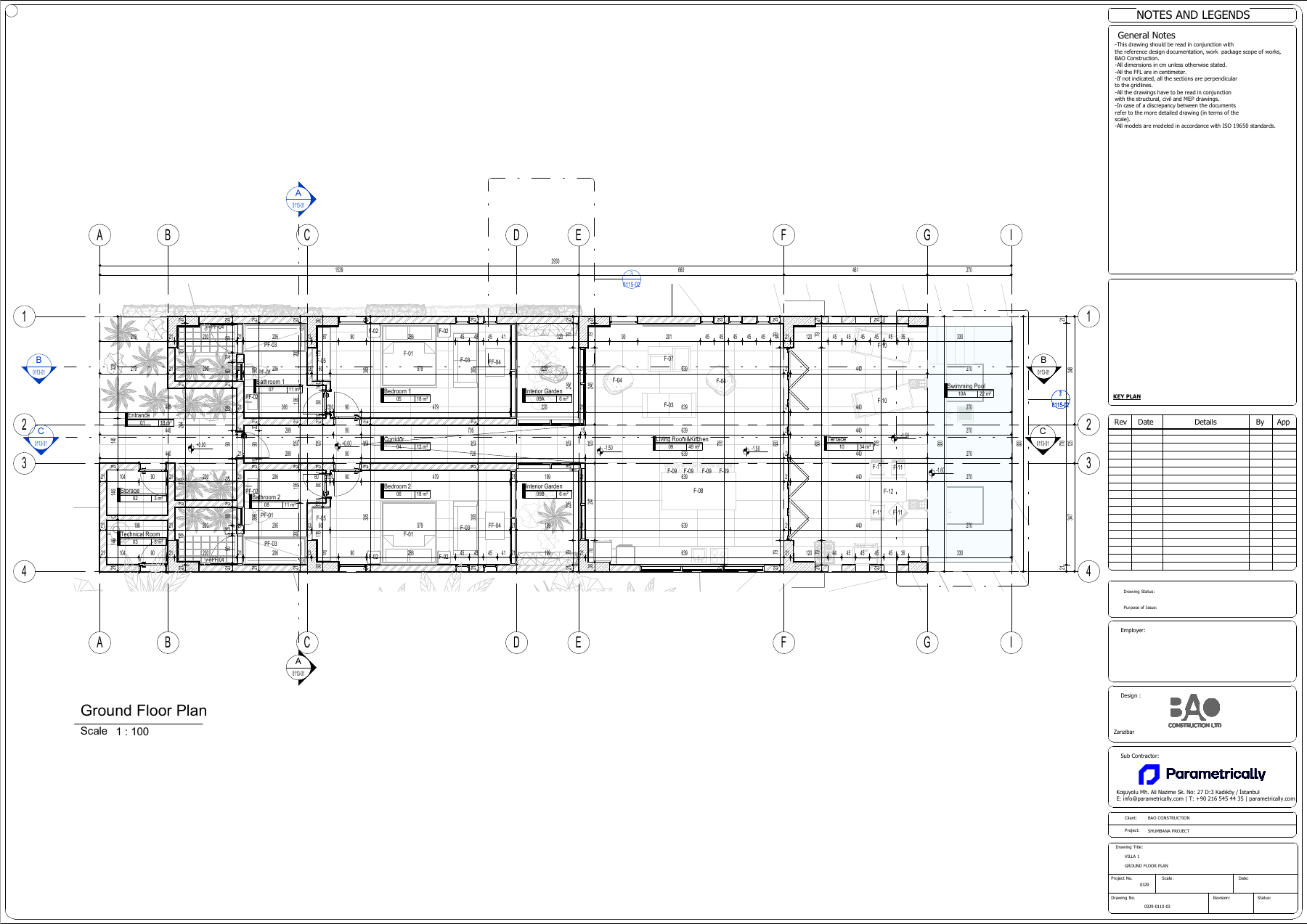

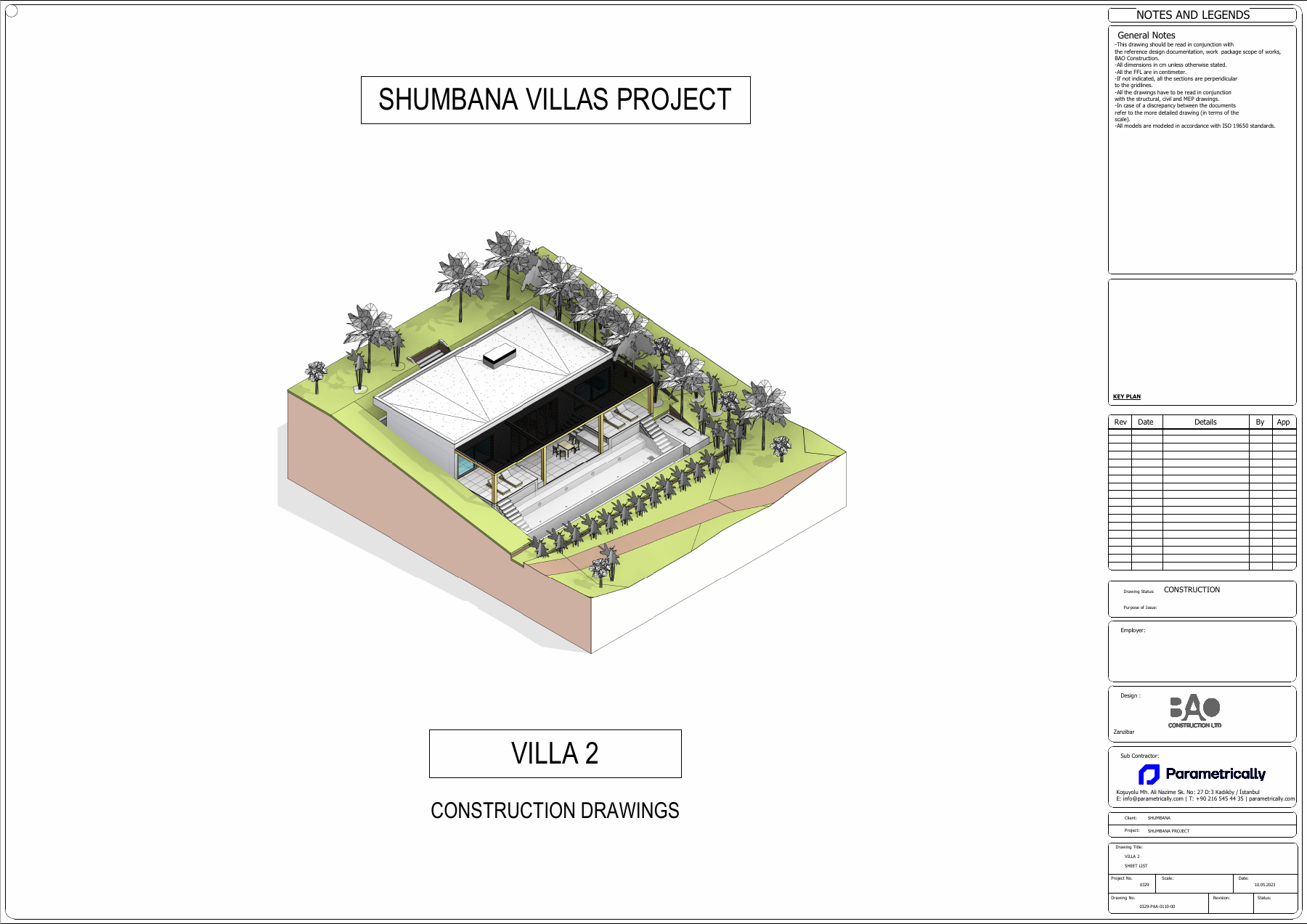

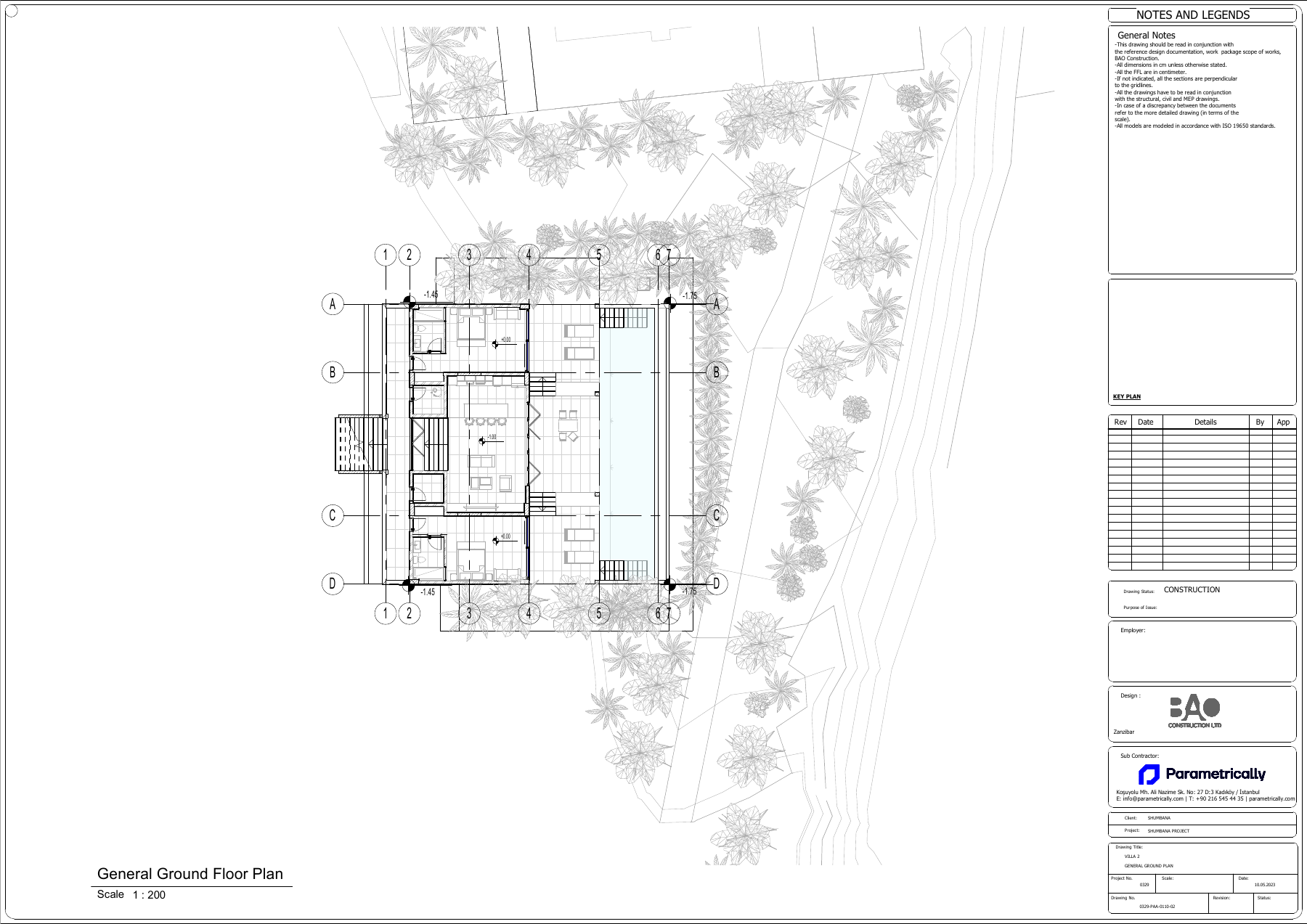

Shumbana 2 Villas tesliminde iki villa tipine ait perspektif, yerleşim, zemin kat ve çatı planları bulunuyor. Mimari çizelgeler mahal, merdiven, duvar türü, bitirme, kapı/pencere, mobilya, mutfak, aydınlatma ve sıhhi donatı başlıklarını kapsıyor.
Dokümantasyonda mimari plan ve çizelgelerin yanında ayrı strüktür PDF paftaları da yer alıyor. Villa tiplerine göre düzenlenen plan ve çizelgeler mekân programını ve sabit donatı kapsamını tamamlıyor.
Parametrically hizmet kapsamı
Villa tipleri için mimari pafta, çizelge ve metraj dokümantasyonu.
BIM modeli ve mekânsal veriler
Shumbana 2 Villas projesinin incelenen villa modelinde yatak odaları ve banyolar 00FFL kotunda; yaşam alanı ve mutfak ise -01FFL kotunda tanımlanmıştır. Geniş teras, pergola ve havuzla kurulan ilişki; denge tankı ve havuz teknik odası gibi destek hacimleriyle birlikte modellenmiştir. Kat kotlarına bağlı mahal kayıtları ve yüklü taşıyıcı model, mimari düzenin düşey ilişkilerini ve havuz çevresindeki kullanım senaryosunu birlikte incelemeye olanak verir.
- Pozitif alanlı, yerleştirilmiş model mahalleri toplamı
- 206,25 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native dosyanın Room öğeleri; dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir. Bağlantılı ve tekrar eden tip modeller bu toplama eklenmedi.
| Model katı | Faz / seçenek | Mahallerin alanı |
|---|---|---|
| 00 FFL | New Construction / Ana model | 147,88 m² |
| -01 FFL | New Construction / Ana model | 51,56 m² |
| BASE LEVEL | New Construction / Ana model | 6,80 m² |
Görev
Otel
-
Uzmanlık
Villa tipleri için mimari pafta, çizelge ve metraj dokümantasyonu
