Zanzibar ISZ School
Zanzibar ISZ School

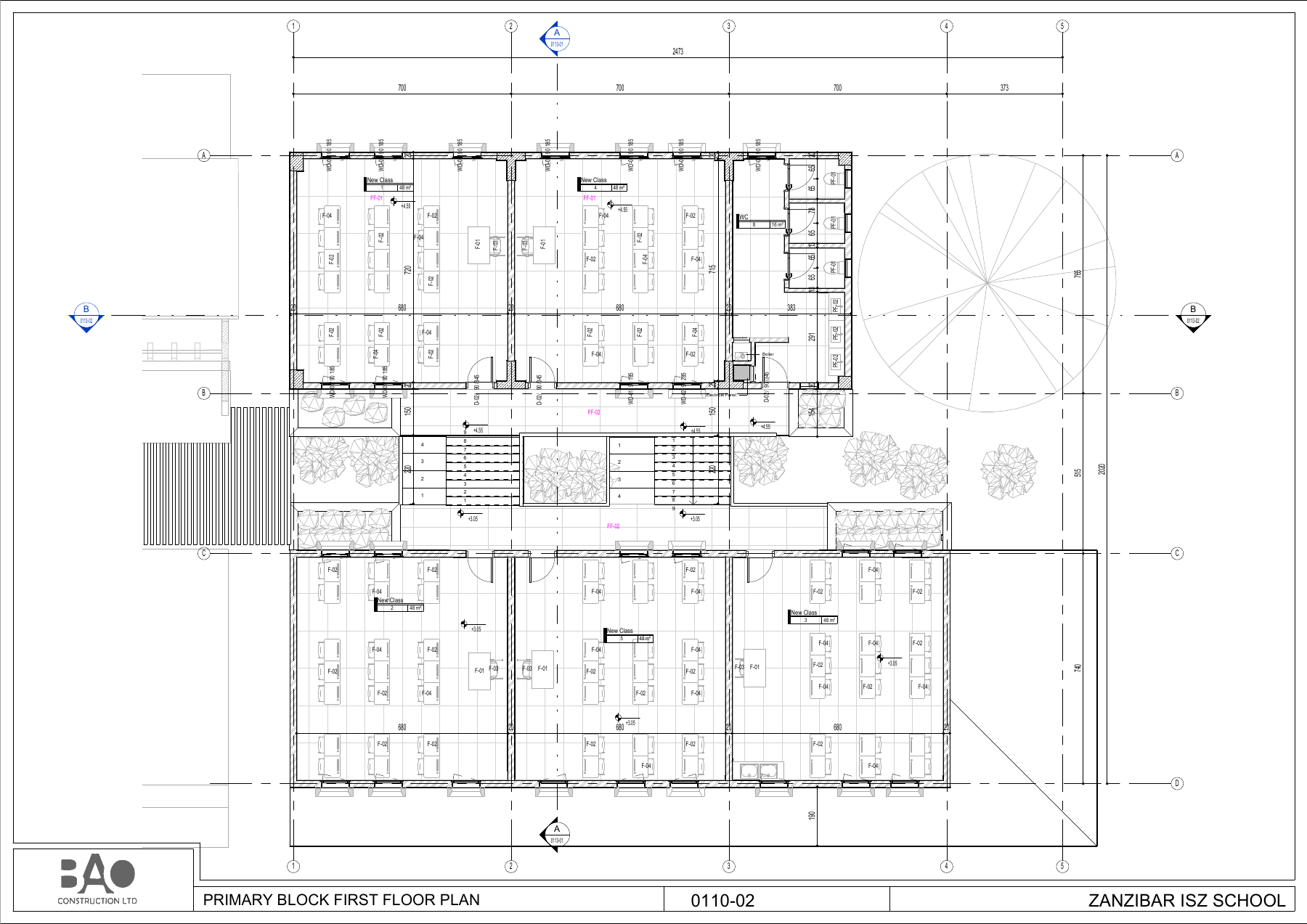

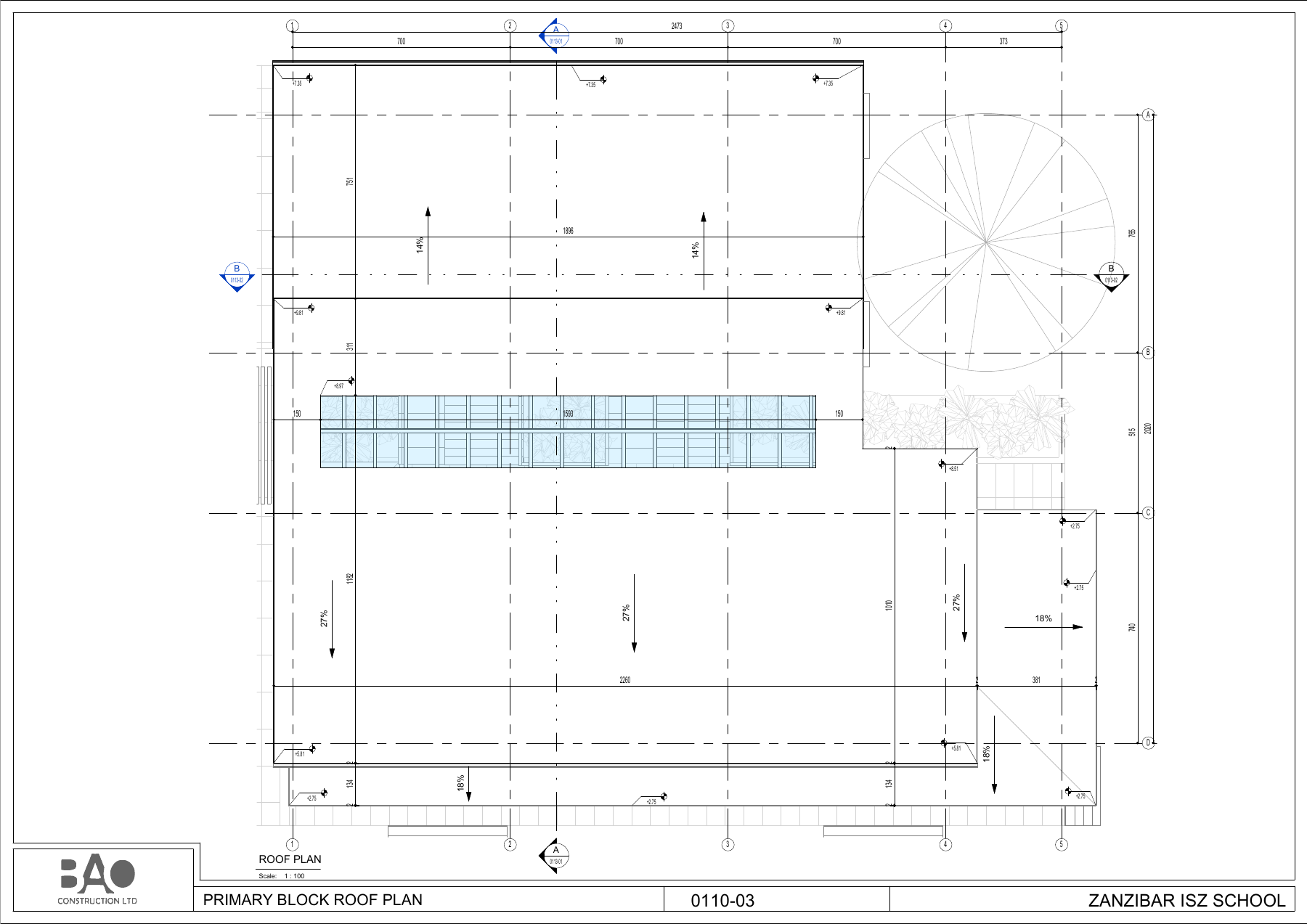

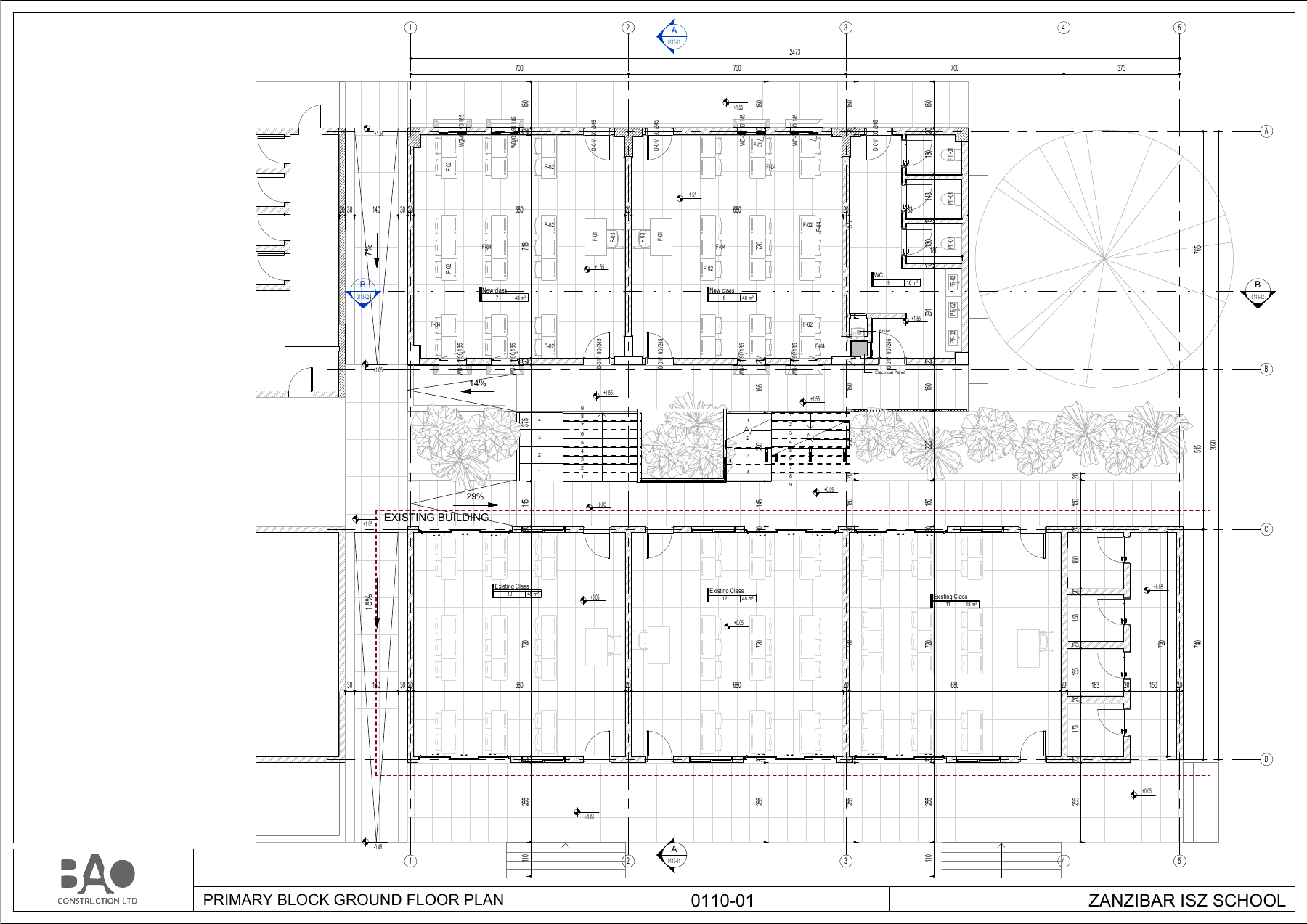

Zanzibar ISZ School kampüsü erken yaş, ilkokul ve ortaöğretim bloklarını; kütüphane, spor alanı, havuz, kafeterya ve atölye gibi ortak işlevlerle bir araya getiriyor. Mimari final paftaları vaziyet planından kat planlarına ve yapı detaylarına ilerliyor.

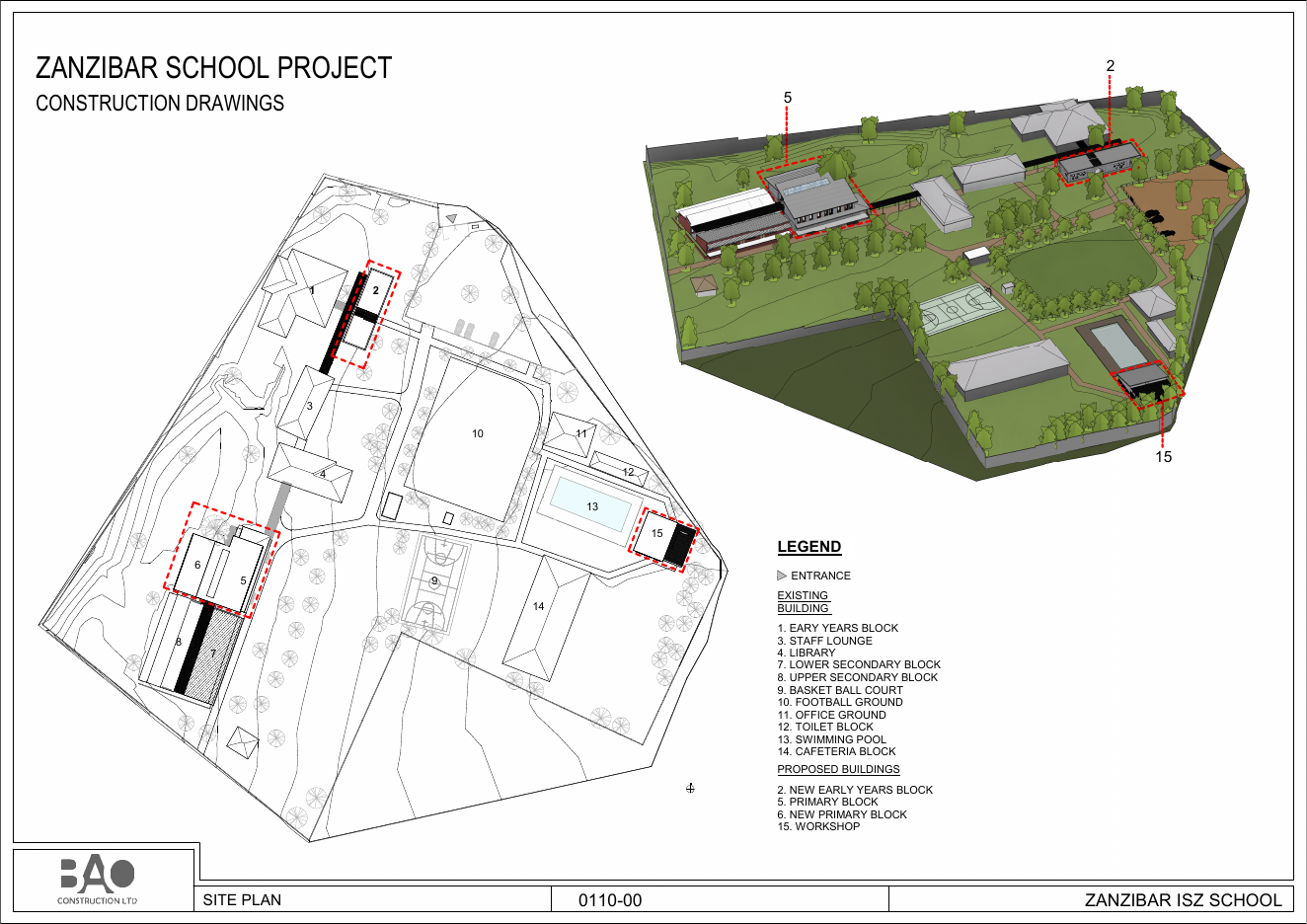

Kampüs yerleşimi eğitim birimlerini ve ortak kullanım alanlarını aynı açık alan düzeni içinde tanımlıyor. Mimari çizim dizisi okul programını yapı ve peyzaj ölçeğinde okumaya imkân veriyor.
Parametrically hizmet kapsamı
Eğitim kampüsü için sayısal mimari pafta ve detay dokümantasyonu.
BIM modeli ve mekânsal veriler
ISZ School ana eğitim bloğunun modelinde mevcut ve yeni sınıflar ayrı mahal adlarıyla tanımlanmıştır. Sınıf ve ıslak hacim kayıtları farklı kotlara bağlı tutulurken, kapı-pencere düzeni, çatı, gölgelikler ve dolaşım elemanları aynı mimari geometride bir araya gelir. Bu veri düzeni, mevcut yapı ile eklenen eğitim alanlarının ilişkisini model ve mahal bilgileri üzerinden okumayı sağlar. Bağlı IFC merdiven geometrisi de mimari blokla birlikte incelenmiştir.
- Pozitif alanlı, yerleştirilmiş model mahalleri toplamı
- 515,17 m²
Faz / seçenek: New Construction / Ana model. Yalnız bu native dosyanın Room öğeleri; dış mekân adları dahil olabilir. Brüt proje/arsa/ruhsat net alanı değildir. Bağlantılı ve tekrar eden tip modeller bu toplama eklenmedi.
| Model katı | Faz / seçenek | Mahallerin alanı |
|---|---|---|
| FIRST FLOOR | New Construction / Ana model | 257,59 m² |
| level 0 | New Construction / Ana model | 96,75 m² |
| GROUND FLOOR | New Construction / Ana model | 160,84 m² |
Görev
Eğitim
-
Uzmanlık
Eğitim kampüsü için sayısal mimari pafta ve detay dokümantasyonu
